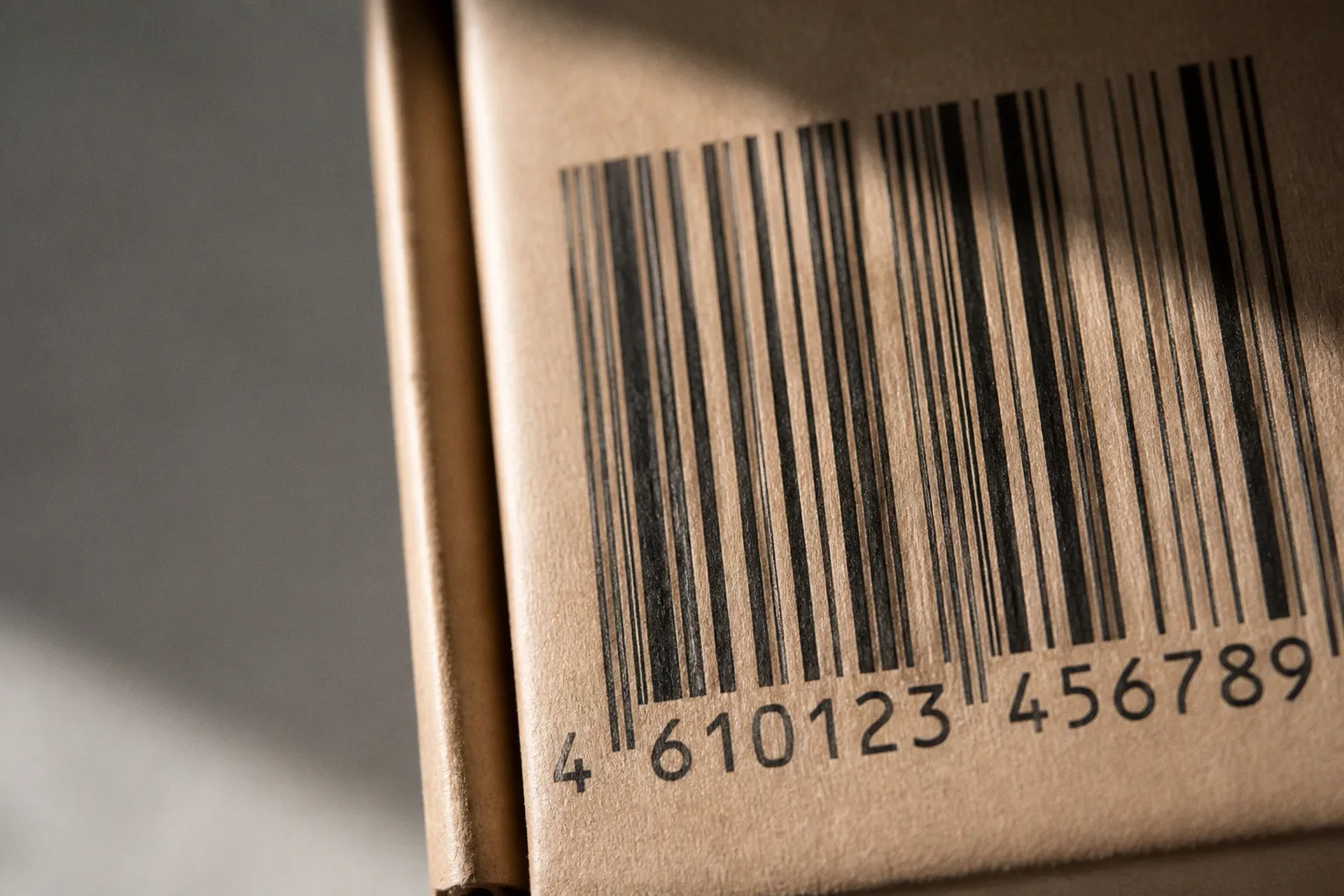

Контроль читаемости штрихкода: как подготовить макет этикетки к печати

Причина — не поломка оборудования и не повреждённая упаковка, а ошибка в макете, которую можно было выявить на этапе допечатной подготовки.

Проблемы считывания штрихкодов регулярно приводят к рекламациям, задержкам при приёмке и ручной обработке товара в логистике. Это неприятный тип брака: этикетка может выглядеть аккуратно, цвет может совпадать с брендбуком, печать — казаться чистой, но код всё равно не работает. Проверка штрихкода на этикетке перед печатью требует не вкуса и не «посмотреть на глаз», а соблюдения геометрии, выбора подходящего разрешения и контроля контрастности. Каждый из этих параметров проверяем и предсказуем — при условии, что к подготовке макета подходят как к инженерной задаче, а не как к завершающему штриху дизайна.

Геометрия макета: почему тихие зоны критичны для сканирования

Тихая зона (quiet zone, или свободное поле) — это пустое пространство вокруг штрихкода, которое сканер использует для определения границ кода. Без этого поля считывающее устройство не может отделить штриховой паттерн от окружающей графики: элементы дизайна, текст или декоративная рамка, подведённые вплотную к коду, интерпретируются как часть штрихкода, и декодирование завершается ошибкой.

На полке магазина этикетка выглядит как единое визуальное поле — глаз покупателя не замечает перехода от графики к коду. Но сканер воспринимает иначе: для него любое отклонение от стандарта — это помеха. Тихая зона не декоративный отступ, а рабочий элемент кода, и требования к ней жёстко нормированы.

Минимальные параметры зависят от типа кода:

Практика показывает, что проектировщики макетов чаще всего нарушают тихие зоны для линейных кодов: блок товарной информации или декоративная полоса подводятся к штрихкоду слишком близко. Визуально это выглядит компактно — но на сканере читается как мусор. Для QR- и DataMatrix-кодов ситуация менее очевидна: двухмерные коды воспринимаются дизайнером как единое изображение, и вокруг них часто появляются рамки, иконки или фоновые элементы. Требование 4X для QR и 1X для DataMatrix — абсолютный минимум; на практике стоит закладывать запас 20–30% сверх норматива.

Тихая зона — не декоративный отступ, а рабочая часть штрихкода. Без неё сканер не видит, где код начинается и заканчивается.

Отдельная ошибка — обрезка тихой зоны при монтаже макета на печатный лист. Если этикетка имеет скруглённые углы или форму, отличную от прямоугольной, необходимо убедиться, что свободное поле сохраняется вплоть до линии реза, а не до края визуальной области этикетки.

Есть и более тонкий сценарий: в макете всё правильно, но после высечки край этикетки уходит ближе к коду, чем было заложено. На экране дизайнер видит запас, а в готовом рулоне часть этого запаса съедена допуском реза. Поэтому тихую зону нужно считать не от красивой рамки, не от фона и не от границы цветового блока, а от реальной зоны, которая останется после печати, ламинации и высечки. Особенно это важно для небольших этикеток на косметике, фармацевтических коробках, флаконах, банках и другой упаковке, где каждый миллиметр уже распределён между составом, знаком обращения, адресом производителя и маркетинговым текстом.

Минимальный размер штрихкода для печати тоже нельзя оценивать в отрыве от тихих зон. Иногда сам код формально помещается, но свободное поле вокруг него уже нет. В результате макет «влезает» на этикетку только визуально. Для сканера же такой код оказывается неполным: ему не хватает чистого входа и выхода из символа. Именно поэтому при компоновке лучше сначала поставить рабочий блок кода с тихими зонами, а уже потом подгонять вокруг него дизайн, а не наоборот.

Выбор разрешения печати: от 203 до 600 dpi для разных типов кодов

Разрешение печати определяет чёткость границ штрихов — а значит, и способность сканера корректно считывать ширину элементов. При недостаточном dpi штрихи «сливаются», промежутки между ними сужаются, и декодер получает искажённый сигнал. Почему не читается штрихкод на упаковке? В значительной части случаев — именно из-за размытия границ на этапе вывода.

Три типовых диапазона разрешения, которые покрывают большинство задач:

• 203 dpi — стандарт для этикеток среднего размера с линейными кодами: EAN-13, Code 128 и близких форматов. Достаточно для кодов с широким модулем, где мелкие детали не критичны. Многие термотрансферные принтеры работают именно в этом разрешении, и для складской этикетки это нормальный рабочий режим.
• 300 dpi — рекомендуемый порог для мелких штрихкодов и двумерных кодов: QR, DataMatrix. Позволяет сохранить чёткие границы элементов при плотной структуре кода. Для печати QR-кодов с высокой степенью коррекции ошибок это часто становится не роскошью, а условием стабильного считывания.
• 600 dpi — для высокодетализированной печати: микрокоды, коды на сложных поверхностях, этикетки с ограниченным пространством под штриховой блок. Также применяется при печати на материалах, где растискивание краски снижает эффективную чёткость изображения.

Разрешение само по себе не спасает макет, если код сгенерирован неправильно. На производстве встречается типичная цепочка: код выгружают из онлайн-генератора как PNG, вставляют в макет, затем масштабируют, потом ещё раз уменьшают под свободное место. На мониторе всё выглядит терпимо, особенно если смотреть не в масштабе 100%. На печати же появляются «ступеньки», нечёткие края и неравномерные модули. Для человека это почти незаметно, для сканера — уже другая геометрия.

Минимальный размер штрихкода для печати определяется не только физическим пространством на этикетке, но и разрешением устройства вывода: чем мельче код, тем выше должен быть dpi, чтобы каждый элемент остался читаемым. Уменьшать код до тех пор, пока он «ещё вроде сканируется телефоном», опасно. Камера смартфона с автофокусом и программной обработкой часто прощает то, что промышленный сканер на кассе или конвейере не простит. Проверка должна идти в условиях, близких к реальной эксплуатации: с тем типом сканера, с тем расстоянием, с той скоростью движения товара и тем освещением, под которые этикетка готовится.

Критический нюанс — формат исходного файла. При подготовке макета штрихкода к печати рекомендуется использовать векторные форматы: AI, EPS, CDR или PDF. Растровое изображение (JPEG, PNG) при масштабировании неизбежно даёт размытие границ штрихов: пиксельная сетка не совпадает с геометрией кода, и даже высокое разрешение исходного файла не гарантирует чёткость на выходе. Векторный файл передаёт геометрию точно, без зависимости от разрешения устройства вывода — именно поэтому профессиональные генераторы штрихкодов экспортируют код как векторный объект.

Есть ещё одна производственная деталь: штрихкод нельзя «украшать» эффектами. Тени, прозрачность, обводки, лёгкое размытие, наложение текстуры, перевод в составной цвет без контроля печати — всё это выглядит невинно в дизайнерском файле, но ухудшает считывание. Код должен быть максимально скучным: ровные элементы, чистый фон, понятная геометрия. В этом месте упаковка не проигрывает в дизайне, она выигрывает в работоспособности.

Цветовые ловушки: как контрастность влияет на работу сканера

Выбор цвета штрихкода — это не вопрос эстетики бренда, а вопрос физики считывающего устройства. Большинство лазерных и CCD-сканеров используют красный спектр подсветки: луч поглощается тёмными элементами и отражается от светлых. Именно это соотношение формирует сигнал, который декодер интерпретирует как штриховой паттерн. Нарушение контраста — одна из самых частых причин, почему не читается штрихкод на упаковке после казалось бы качественной печати.

Классическое сочетание — чёрный штрихкод на белом фоне — обеспечивает максимальный контраст и предсказуемую считываемость. Но бренд-команды нередко хотят «вписать» код в цветовую палитру упаковки: сделать штрихи тёмно-красными на белом фоне, использовать коричневый на крафте, подобрать оттенок, который будет «дружить» с паттерном этикетки.

Вот где начинаются проблемы. Красный цвет для сканера практически прозрачен: луч проходит через него, не фиксируя разницу между штрихом и фоном. Тёплые оттенки — красный, оранжевый, коричневый с красным подтоном — в роли цвета штрихов это прямой путь к нерабочему коду. Холодные оттенки — тёмно-синий, тёмно-зелёный, чёрный — поглощают красный луч, и сканер корректно различает элементы.

Цвет штрихкода — не декоративное решение. Красные штрихи на белом фоне для сканера не существуют: красный луч проходит сквозь них, не считывая сигнал.

При использовании цветной печати важно также учитывать фоновый материал. Если этикетка печатается на цветном или металлизированном носителе, белое поле под кодом нужно обеспечить отдельным белым подпечатом. Без него фоновый цвет проступает через штриховой паттерн, и контрастность падает до критического уровня. Визуальный вес упаковки на полке магазина важен, но не в ущерб функциональности: код, который не считывается, обесценивает любую дизайнерскую работу.

На крафтовой бумаге, прозрачной плёнке и металлизированных материалах риск выше обычного. Крафт сам по себе неоднороден: волокна, пятна, перепады оттенка могут попадать в зону кода и создавать шум. Прозрачная этикетка зависит от того, на какую тару её наклеят: сегодня под кодом белая поверхность, завтра тёмная бутылка, и считывание уже нестабильно. Металлизированный носитель даёт блики, которые визуально выглядят премиально, но для сканера превращаются в лишние отражения.

Рабочая логика простая: штрихи должны быть темнее фона, фон — ровным и светлым, а контраст — проверенным не на экране, а на отпечатке. Экранная версия макета обманывает: монитор подсвечивает изображение, сглаживает края и показывает цвет в RGB, тогда как печать живёт в краске, материале и фактическом отражении света. Поэтому как протестировать штрихкод на макете — вопрос не только про файл. Макет нужно вывести на том материале и тем способом, которым будет печататься тираж, а затем проверить реальным считыванием.

Техническая верификация: стандарты ISO/IEC 15415 и 15416

Визуальный осмотр штрихкода — недостаточная проверка. Глаз не способен оценить точность пропорций элементов, равномерность контраста и наличие дефектов, которые критичны для сканера, но невидимы человеку. Для объективной оценки качества кодов разработаны международные стандарты верификации, и понимание их логики необходимо любому, кто отвечает за подготовку этикетки к печати.

ISO/IEC 15416 — стандарт для одномерных, линейных штрихкодов. Верификация выполняется путём сканирования нескольких поперечных линий от края до края кода. Каждая линия оценивается по шкале от A до F, где A — отличный результат, F — непригодный код. Итоговый грейд рассчитывается по результатам измерений. Для поставок в розничные сети и логистические системы обычно ориентируются на минимально допустимый грейд, который заранее указывается в требованиях принимающей стороны.

ISO/IEC 15415 — стандарт для двумерных кодов: QR, DataMatrix и близких форматов. Оценка ведётся по ключевым параметрам, включая контраст, модуляцию, состояние фиксированных паттернов и декодируемость. Методика сложнее линейной верификации, но принцип тот же: код либо соответствует требуемому уровню, либо отклоняется.

Для специфических условий — прямая маркировка (DPM) на искривлённых или бликующих поверхностях — применяется стандарт ISO/IEC TR 29158 (AIM DPM). Он использует более сложный алгоритм расчёта глобального порога, адаптированный к неидеальным условиям считывания: матовый или глянцевый фон, цилиндрическая поверхность, переменный контраст.

Верификация — не разовая процедура перед запуском тиража, а системный контроль на каждом этапе. От утверждения макета до тестовой партии и серийного производства: параметры кода могут «уплыть» из-за износа печатной формы, изменения вязкости краски, нагрева термоголовки, отклонений в настройках оборудования или смены материала.

Важно различать сканирование и верификацию. Обычный сканер отвечает на простой вопрос: прочитал он код или нет. Верификатор показывает запас прочности: насколько хорошо код напечатан, где слабое место, что именно снижает оценку. Код может считываться сегодня на одном сканере и проваливаться завтра на другом, если у него маленький запас по контрасту или геометрии. Верификация нужна как раз для того, чтобы не полагаться на удачу.

В предпечатной работе полезно фиксировать не только сам факт «читается», но и условия проверки: материал, способ печати, размер кода, цветовую схему, ориентацию на этикетке, тип сканера или верификатора. Это не бюрократия ради папки с документами. Если через месяц тираж повторяют, а код внезапно начинает читаться хуже, технологу нужно понимать, что изменилось: файл, краска, подложка, оборудование или настройки.

Алгоритм предпечатной подготовки: от векторного файла до тестового тиража

Подготовка макета штрихкода к печати — последовательность проверяемых шагов. Если пропустить один из них, ошибка может проявиться только на складе, в магазине или у оператора маркировки, где исправлять уже поздно.

1. Генерация кода в векторном формате. Создавайте штрихкод в AI, EPS, CDR или PDF — растровые форматы не гарантируют точность границ штрихов при масштабировании. Если код поставляет партнёр, маркетплейс или система учёта, запросите именно векторный файл либо корректный PDF без пересжатия.

2. Проверка типа кода и данных. Перед тем как обсуждать цвет и размер, нужно убедиться, что выбран правильный формат: EAN-13 для товарной единицы, Code 128 для логистических задач, QR или DataMatrix для двумерной информации и маркировки. Ошибка в структуре данных не лечится хорошей печатью.

3. Проверка тихих зон. Убедитесь, что вокруг кода выдержано минимальное свободное поле для данного типа кода. Для линейных кодов — не менее 10X с обеих сторон, для QR — не менее 4X со всех четырёх сторон, для DataMatrix — не менее 1X. Проверять нужно с учётом реза, скругления углов и возможного смещения при высечке.

4. Контроль фактического размера. Не уменьшайте код только потому, что на этикетке не хватает места. Если штриховой блок мешает композиции, лучше пересобрать информационную иерархию макета, чем получить красивую, но нерабочую этикетку. Код должен оставаться читаемым в реальном размере, а не только в увеличенном PDF.

5. Контроль разрешения на выходе. Для линейных кодов обычно достаточно 203 dpi при корректном размере и нормальном модуле, для 2D-кодов чаще нужен уровень от 300 dpi, для микрокодов и сложных поверхностей — до 600 dpi. Проверяйте не разрешение исходного файла, а разрешение на конкретном устройстве вывода.

6. Аудит цветового контраста. Штрихи должны быть тёмными и холодными: чёрный, тёмно-синий, тёмно-зелёный. Фон — светлым и ровным. Исключите красные, оранжевые и тёплые коричневые оттенки для цвета штрихов. При печати на цветном, прозрачном или металлизированном материале нужен белый подпечат под код.

7. Проверка ориентации и расположения. На рулонных этикетках важно, как код расположен относительно направления печати и последующего нанесения. Растискивание, растяжение материала, изгиб на таре и зона шва могут влиять на считывание. Код не стоит ставить на сильный изгиб, ребро, сварной шов пакета или участок, где этикетка будет сминаться.

8. Пробная печать. Тестовая партия позволяет проверить считываемость реальным сканером или верификатором до запуска полного тиража. Такая проба выявляет типичные дефекты: растискивание, недопечат, смещение, слабый контраст, потерю тихой зоны после реза.

9. Верификация по ISO. Проверьте тестовую партию верификатором на соответствие ISO/IEC 15416 для 1D-кодов или ISO/IEC 15415 для 2D-кодов. Целевой грейд лучше согласовать заранее с заказчиком, ритейлером или логистическим оператором, чтобы не спорить о пригодности уже напечатанного тиража.

10. Коррекция и повторный тест. При обнаружении отклонений скорректируйте параметры макета: размер тихих зон, контраст, разрешение, компенсацию растискивания, материал или способ печати. После правки нужна повторная проба, а не устное «теперь должно быть нормально».

В этой последовательности нет ничего избыточного. Она просто переводит штрихкод из зоны дизайнерских допущений в зону управляемого производства. Хороший макет этикетки — это не только красивый лицевой блок, верные плашки и аккуратная типографика. Это ещё и технически устойчивый код, который сработает на складе, кассе, терминале сбора данных и автоматической линии.

Где макет обычно ломается перед печатью

Ошибки со штрихкодом редко выглядят драматично в момент согласования. Никто не открывает PDF и не говорит: «Вот здесь будущая логистическая проблема». Чаще всё выглядит как мелкая уступка дизайну или срокам.

Первый типовой случай — код уменьшают в последнюю минуту. На этикетку добавили юридический текст, знак, дополнительный язык, промо-плашку, и штрихкод стал мешать. Его сжимают на несколько процентов, потом ещё немного, тихая зона уменьшается вместе с ним, а проверку уже не повторяют. В готовом тираже код вроде бы на месте, но запас по считыванию исчез.

Второй случай — код переводят в кривые или растр некорректно. Сам по себе перевод в кривые не проблема, если геометрия сохранена. Проблема начинается, когда объект проходит через несколько программ, экспортируется с понижением качества, попадает в PDF как картинка или получает цветовое преобразование без контроля. Особенно опасны автоматические настройки экспорта «для просмотра» или «минимальный размер файла»: они могут упростить то, что упрощать нельзя.

Третий случай — печать на другом материале без повторной проверки. Макет тестировали на белой самоклеящейся бумаге, а тираж решили делать на плёнке, крафте или металлизированной основе. Для бренда это та же этикетка, для сканера — уже другая поверхность и другой световой отклик. Если материал изменился, проверка штрихкода на этикетке перед печатью должна повторяться.

Четвёртый случай — уверенность в смартфоне. QR-код открылся камерой телефона, значит, всё хорошо. Для рекламного плаката такой тест ещё может быть грубой первичной проверкой. Для товарной этикетки, складского кода или маркировки этого недостаточно. Промышленное считывание живёт в других условиях: другой угол, скорость, дистанция, подсветка, износ сканера, бликующая упаковка.

Штрихкод на этикетке — не декоративный элемент и не формальность. Это рабочий инструмент логистики, от которого зависит, пройдёт ли товар через склад, кассу и систему учёта. Подготовка макета к печати — технический процесс с проверяемыми параметрами: геометрия тихих зон, разрешение печати, цветовой контраст и верификация по стандартам ISO. Каждый из этих параметров можно и нужно контролировать до запуска тиража — иначе брак обнаружится там, где исправлять уже поздно и дорого.
