Виновным традиционно назначают поставщика оборудования, хотя в девяти случаях из десяти проблема — не в качестве комплектующих, а в режиме эксплуатации. В индустрии прочно сидит миф, что печатная головка — это расходник с фиксированным заводским ресурсом: мол, что китайский OEM, что оригинал — отработают одинаково. Физика процесса с этим мифом категорически не согласна. При одном и том же паспорте одна головка выхаживает свои 50 км этикетки, а другая умирает на пятнадцатом — и разница здесь не в цене и не в бренде, а в том, что её владелец полгода игнорировал чистку, перекручивал яркость в драйвере и считал, что «риббон и так сойдёт».

Ресурс печатной головки — это не цифра в паспорте, а функция от четырёх переменных: типа печати, температуры, гигиены узла и качества расходников. Измените любую — получите другой результат.

Механика износа термоголовок: прямая печать против термотрансферной

Прежде чем разбирать причины быстрого износа, нужно зафиксировать базовую разницу, которую в цехах почему-то упорно игнорируют. В режиме прямой термопечати (direct thermal) термоголовка находится в непосредственном механическом контакте с подложкой этикетки — между ними нет ничего, кроме тончайшего слоя термочувствительного покрытия, которое и обугливается под действием нагревательного элемента. В режиме термотрансферной печати (thermal transfer) между головкой и этикеткой протягивается красящая лента — риббон, — и именно она принимает на себя удар нагревателя. Риббон в этом случае работает как демпфер и защитный буфер, радикально снижая механическое трение.

Разницу невозможно компенсировать никакими «прошивками» и «улучшенными профилями». Для настольных принтеров ресурс термоголовки в режиме прямой термопечати заявлен производителями на уровне 30–50 км этикетки (по наиболее жёстким оценкам — максимум до 100 км при идеальных условиях). В режиме термотрансферной печати тот же самый нагревательный элемент в тех же условиях выхаживает до 100–150 км — то есть в 2–3 раза больше. Причина подтверждается трибологией узла: в первом случае абразивом выступает бумажная подложка с её минеральными включениями и пылением мелованного слоя, во втором — полиэстеровая или восковая лента, которая сама по себе изнашивается быстрее, чем успевает поцарапать рабочую поверхность.

И здесь возникает первая частая ошибка цеха — экономия на ширине риббона. Когда оператор заряжает в принтер ленту ровно по ширине этикетки, края нагревательного элемента начинают тереться непосредственно о бумажную подложку. Риббон перестаёт быть буфером только на краях печати, и головка получает направленный абразивный износ именно там, где формируются начало и конец строки. На выходе — характерные битые доты по краям печатной области, которые мастер интерпретирует как дефект нагревателя, хотя дефект — в неправильно заправленной ленте.

Температурный режим и кавитация: скрытые угрозы для электроники

Второй фактор, который цеховые операторы регулярно недооценивают, — температура. Причём в двух ипостасях сразу: температура нагревательного элемента (то, что в настройках драйвера называется «яркость» или «density») и температура окружающей среды в помещении.

С настройкой яркости всё банально до цинизма. Менеджер типографии хочет получить «более контрастный оттиск» — оператор крутит ползунок вверх, не задумываясь, что при этом растёт энергия импульса на резистивный слой. Защитное покрытие термоголовки (обычно это оксидная или нитридная плёнка на керамической подложке) рассчитано на определённый тепловой режим. Превышение температуры ведёт не к «более чёрному отпечатку», а к микроразрушению этого покрытия: сначала появляются зоны с пониженной теплоотдачей, потом — пиксели, которые физически не способны выйти на рабочую температуру, потом — полная потеря контакта. Никакая чистка такой головке уже не поможет: защитного слоя нет, резистор сгорел.

В струйных печатающих головках (термоструйная технология — Canon, HP и ряд других) нагрев играет ещё более коварную роль. Здесь принципиально иной механизм: капля формируется за счёт кратковременного вскипания чернил в микрокамере с образованием пузырька, который и выбрасывает каплю через дюзу. Этот процесс называется кавитацией. При каждом импульсе пузырёк схлопывается — и микроударная волна бьёт по стенкам камеры. При штатном режиме ресурс рассчитан на миллиарды таких схлопываний. Но стоит локально перегреть камеру (например, из-за нарушения теплоотвода) — кавитация становится нестационарной, пузырьки начинают формироваться не там и не так, давление в камере распределяется неравномерно, и металлизация термоэлемента получает усталостные микротрещины. Головка начинает «промахиваться» — капля летит мимо, либо не формируется вовсе. Это и есть тот самый забитый дюз, который не лечится промывкой: дюз как таковой чист, а вот термоэлемент под ним уже мёртв.

Завышение яркости на 10–15 % в драйвере сокращает ресурс термоголовки не линейно, а порогово: защитное покрытие разрушается скачкообразно, а не постепенно.

Что касается внешней температуры — тут всё регламентировано достаточно жёстко. Минимальная температура эксплуатации термопринтеров промышленного класса заявлена на уровне +5 °C, и это не «рекомендация для галочки», а физический предел: при более низких температурах керамическая подложка головки теряет пластичность, межслойная адгезия нарушается, и цикл «нагрев–остывание» начинает работать как разрушитель. Для сольвентных и экосольвентных принтеров оптимальный диапазон лежит в пределах 20–24 °C — при выходе за эти рамки меняется вязкость чернил, нарушается баланс между подачей и рециркуляцией, и головка начинает работать в аварийном режиме, который ни один производитель не закладывает в паспортный ресурс.

Абразивное воздействие: как пыль и клей превращаются в «битые доты»

Третий, и самый недооценённый фактор ускоренного износа — абразив. В этикеточной печати его источников сразу несколько: пыление мелованной бумаги, выдавливающийся клей из самоклеящейся подложки, минеральные включения в синтетических этикетках, и, что характерно, — отмарывание самой термоленты, если она неправильно подобрана к материалу этикетки.

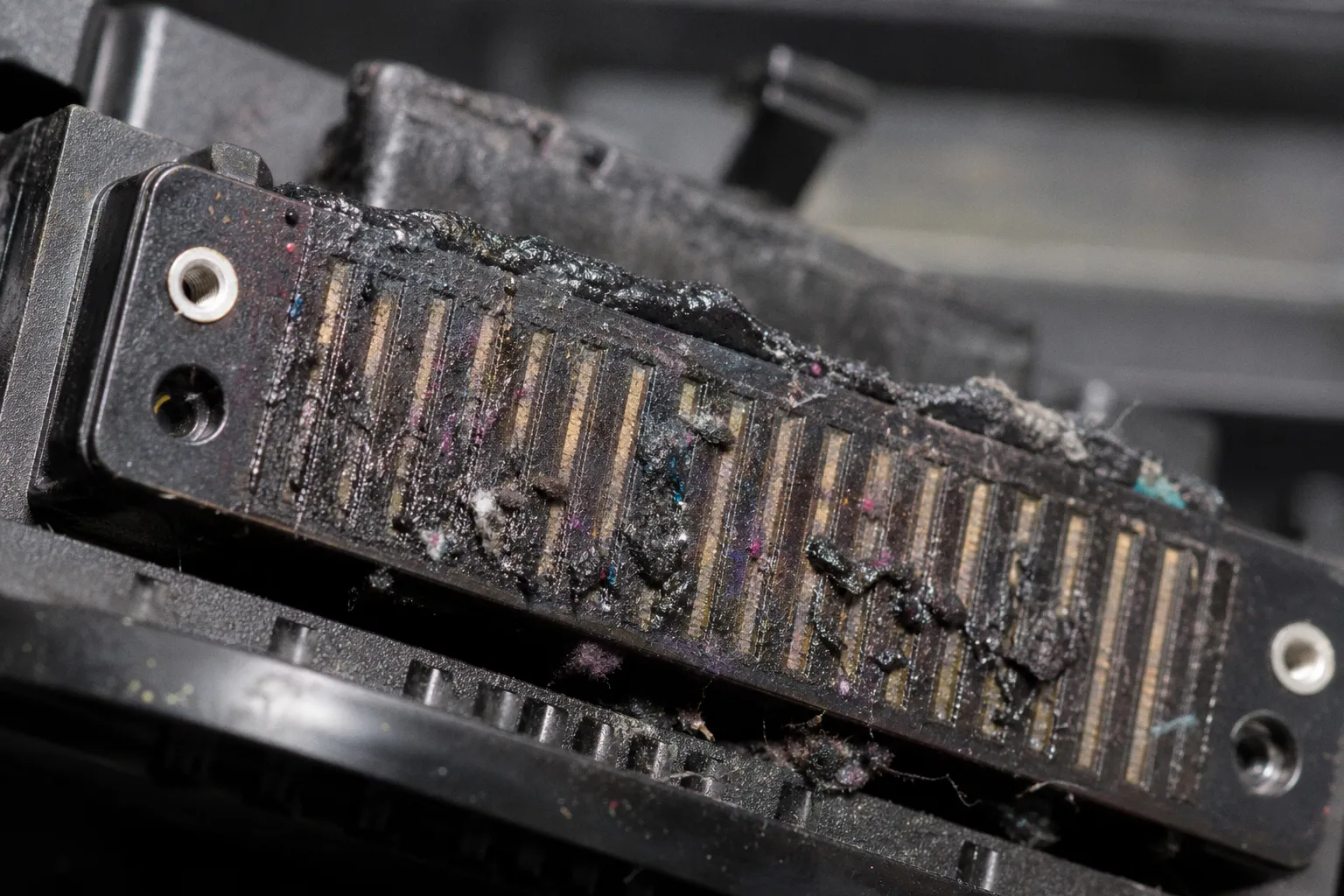

Механика проста и видна даже невооружённым глазом, если вытащить головку из принтера после полугода эксплуатации без чистки. Рабочая поверхность — ряд керамических блоков с напылением — покрыта тонким слоем тёмного налёта. Под микроскопом этот налёт выглядит как спрессованная смесь бумажной пыли (пыления меловки), фрагментов клеевого слоя и продуктов сгорания термослоя. Этот слой не просто загрязняет поверхность — он работает как абразивный наждак. Каждый раз, когда этикетка проходит под головкой, частицы этого налёта под давлением прижимного вала процарапывают защитное покрытие. Появляются микроцарапины, которые сначала не влияют на качество печати, потом начинают давать дефекты в виде «бледных» пикселей, потом — полностью выводят из строя целые группы дот. На оттиске это проявляется как россыпь мелких марашек, которые оператор обычно списывает на качество бумаги, хотя причина кроется в состоянии головки.

Особенно опасен в этом смысле выдавливающийся клей. На самоклеящихся этикетках клеевой слой при хранении в рулоне мигрирует к краям — это нормальный физический процесс. Но если рулон долго лежал на складе при повышенной температуре (что для наших цехов не редкость), клей начинает выступать за габариты подложки. Этикетка проходит через принтер, клей попадает на термоголовку — и дальше работает как абразивная паста, которую невозможно удалить без специальных составов. Категорически нельзя счищать такой налёт острыми предметами или жёсткими щётками — царапины на керамике невосстановимы, и головка после такой «чистки» идёт в утиль.

Именно поэтому в регламенте обслуживания любого термотрансферного принтера прописана не «чистка по необходимости», а регулярная профилактика изопропиловым спиртом через каждые 20–30 км этикетки. Не реже. Если оператор пропустил хотя бы один интервал, налёт начинает работать как абразив и дальше только накапливается — промывка с опозданием уже не выгрызает спрессованный слой, а размачивает его и распределяет равномерно по поверхности.

Критический уровень чернил: почему нельзя печатать «на сухую»

Вернёмся к струйной технологии — здесь правило «нельзя печатать с пустым картриджем» возведено в ранг закона не потому, что принтер вдруг перестанет печатать, а потому, что чернила в струйной головке выполняют функцию охлаждения. Конструктивно дюзы представляют собой микроскопические сопла, за которыми расположены термоэлементы (в термоструйной технологии) или пьезоэлементы (в пьезоэлектрической). И те, и другие при работе выделяют тепло. Отвод этого тепла — задача прокачиваемых через головку чернил: они забирают тепло с рабочей поверхности и уносят его в рециркуляционную систему либо в абсорбер картриджа.

Когда уровень чернил падает ниже критической отметки, а оператор продолжает печать (а таких мастеров, к сожалению, немало — «дотянуть бы тираж»), в камерах начинается воздушная пробка. Воздух, в отличие от жидкости, теплоёмкость имеет на порядок ниже. Термоэлемент раскаляется, защитное покрытие выгорает, пьезоэлемент теряет работоспособность. Внешне это проявляется как «засохшая головка» — дюзы физически чисты, картридж заправлен, но капля не формируется, потому что умер нагреватель. Именно так выглядят типичные причины поломки пьезоэлектрических печатных головок при нарушении режима подачи — дюза вроде бы цела, прозвонка есть, а оттиска нет.

В пьезоэлектрических головках к этой истории добавляется ещё один специфический риск — разгерметизация. Уплотнители и герметик, отделяющие чернильные камеры от внешней среды, со временем теряют эластичность, шлейф может отслоиться от основания. Результат — смешивание цветов, протечки чернил внутрь корпуса, попадание воздуха в систему. Это уже не «износ по сценарию», а аварийный режим, при котором ремонт головки экономически нецелесообразен.

Печать при нулевом уровне чернил — это не «экономия картриджа», а гарантированное уничтожение головки с прогнозируемым сроком отказа от нескольких часов до суток активной работы.

Правила эксплуатации и запрещённые методы очистки

Собственно, после разбора всех четырёх факторов правила эксплуатации вытекают сами собой — но именно в цехе их регулярно нарушают. Сводный перечень того, что делать категорически нельзя:

1. Счищать нагар с рабочей поверхности головки острыми предметами — иглами, скальпелями, зубочистками с жёстким кончиком. Любая царапина на керамике — приговор без обжалования.

2. Промывать головку водой и бытовыми растворителями (ацетон, уайт-спирит, спиртосодержащие жидкости с неизвестным составом). Для термоструйных головок вода смертельна: она вызывает коррозию металлизации термоэлементов за счёт содержащихся в ней солей и растворённого кислорода.

3. Завышать яркость печати для «компенсации» плохого качества этикетки или риббона. Если оттиск бледный — проблема в подборе расходников, а не в температуре головки.

4. Заряжать риббон уже ширины этикетки. Лента должна быть шире подложки как минимум на 1–2 мм с каждой стороны, чтобы бумага не работала абразивом по краям нагревательного элемента.

5. Игнорировать регламент профилактической чистки изопропиловым спиртом. Интервал — не реже чем через каждые 20–30 км этикетки.

6. Печатать при уровне чернил ниже критической отметки на индикаторе картриджа — даже если «осталось две страницы» до конца тиража.

И последнее — о ремонте. Если головка физически повреждена: имеет сколы керамики, глубокие царапины, выгоревшие до подложки участки резистивного слоя — она подлежит только полной замене. Никакие «восстановительные» технологии на сервисном рынке для таких дефектов не существуют. Это не гарантия производителя и не отказ поставщика — это физика: рабочая поверхность представляет собой монолитную структуру, нарушение которой необратимо.

По большому счёту, печатная головка — это высокоточный электромеханический узел с микронными допусками, и обращаться с ним нужно соответственно. Производители закладывают ресурс, исходя из идеальных условий эксплуатации: чистое помещение, регулярное обслуживание, штатные расходники, корректные настройки драйвера. Реальный цех этим условиям соответствует редко — отсюда и разрыв между паспортными 50 км и фактическими 15, после которых головка отправляется в утиль. Скрытый риск здесь не в стоимости самой детали (хотя она кусается — речь о сотнях евро за промышленные модели Kyocera, Ricoh, Konica Minolta), а в незапланированном простое линии, сорванных тиражах и рекламациях заказчика. Вылечить головку после необратимых повреждений нельзя — можно только предотвратить их, если понимать, что именно убивает этот узел в вашем конкретном цехе. Разобраться в этом до того, как брак ляжет в тираж, — прямая экономия, которая не требует ни закупки нового оборудования, ни найма дополнительного сервисного инженера. Достаточно микроскопа, спектрофотометра и регламента, который не стыдно открыть при заказчике.
