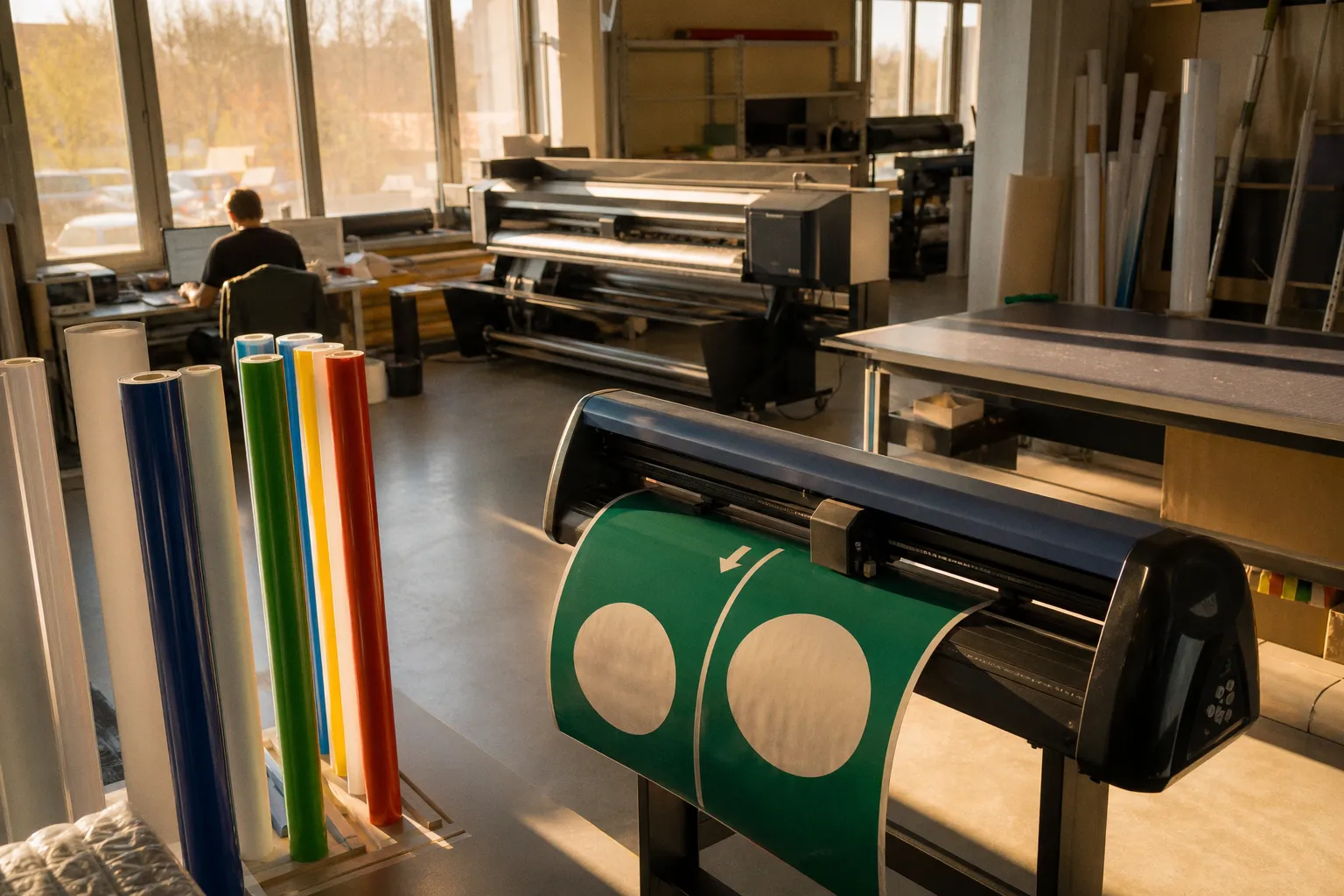

Печатает ли режущий плоттер: сравнение пера и струйного блока

У вас такой есть?» Ситуация типовая: человек видит на витрине аккуратно вырезанные стикеры со сложным контуром, узнаёт, что их кроили на каттере, и делает следующий шаг — решает, будто этот же станок их и напечатал. Запрос логичный с точки зрения покупателя, но ровно противоположный инженерной реальности. Разберёмся, где проходит граница между вычерчиванием пером и настоящей печатью — и что именно нужно бизнесу, если задача звучит как «и резать, и печатать в одном цикле».

Как каттер работает с пером: механика векторного вычерчивания

Классический режущий плоттер — это устройство с кареткой, которая перемещается по осям X и Y и опускает нож на заданную глубину. Конструкция рассчитана на физическое воздействие: давление до 500–600 грамм на нож, прижим роликов, редукторный или серво-привод. Вместо режущего инструмента в ту же каретку можно установить держатель пера — Pen Holder с диаметром посадки от 0,6 см до 1 см (около 11,5 мм), куда вставляется карандаш, капиллярная ручка, маркер или технический фломастер. Держатель фиксируется пружинным зажимом, прижим регулируется отдельно от ножевого блока — перо требует гораздо меньшего давления, иначе стержень сломается.

Дальше начинается главное. Плоттер не печатает — он вычерчивает. Управляющая программа читает файл в векторном формате (обычно PLT, SVG, DXF) и воспроизводит траектории движения каретки по каждому контуру. Каждая линия — это отдельный проход пера. Сплошная заливка большой площади возможна только через частую параллельную штриховку: плоттер многократно проходит участок, оставляя тонкие штрихи с минимальным шагом. По сути это та же технология, что использовалась в графопостроителях 1959 года — Calcomp 565 с пишущим пером работал ровно по такому принципу, и ничего принципиально нового с тех пор в этой механике не появилось.

Каттер с держателем пера — это графопостроитель, а не принтер. Он переводит вектор в движение каретки, а не растр в капли чернил.

Такая схема отлично работает для задач, где важен именно контур: лекала в ателье, схемы для раскроя, чертёжные шаблоны, надписи и подписи на заготовках, графические шаблоны для последующей ручной заливки. Но для полки магазина, где покупатель оценивает этикетку за полторы секунды, штрихованная заливка проигрывает сплошному полю — паттерн штрихов виден невооружённым глазом и сразу считывается как «самодельная работа».

Почему плоттер не заменит струйный принтер

Здесь граница проходит жёстко, и заказчику важно понимать её до покупки оборудования. Перьевой блок работает в одном цвете — в каретке стоит один стержень, поэтому каждый проход монохромный. Полноцветная печать требует CMYK или многокрасочного смешения, а в плоттере нет ни чернильных каналов, ни каплеобразующей головки, ни системы подачи краски. Перо просто не умеет формировать точку заданного размера — оно оставляет линию фиксированной толщины, заданной диаметром стержня.

Вторая принципиальная граница — разрешение. Перо физически не способно положить точку меньше диаметра стержня. Даже тонкий капиллярный лайнер 0,05 мм даёт линию шириной 50 микрон, а реальная толщина зависит от впитываемости материала. Струйные головки в типографском оборудовании работают с разрешением от 720×720 dpi до 1440×1440 dpi, а в современных УФ- и экосольвентных машинах — до 2400×1200 dpi, что соответствует точкам порядка 10–20 микрон. Разница — на порядок, и она видна на любой этикетке крупнее спичечного коробка.

Третья граница — растровая графика. Перо не формирует градиенты, не воспроизводит фотографии и не делает плавные переходы тонов. Любая попытка передать полутон через штриховку даёт характерную «гравюрную» фактуру: шаг штрихов виден, переходы ступенчатые, мелкие детали теряются. Для упаковки премиум-сегмента, где визуальный вес этикетки работает на восприятие бренда, такая фактура — осознанный дизайнерский ход (вспомните гравюры на винных этикетках), но для масс-маркета, FMCG и косметики — это сигнал «кустарное производство», который снижает доверие покупателя.

Перьевой плоттер закрывает задачи контурного черчения. Полноцветная коммерческая печать — не его зона ответственности.

Поэтому ответ на запрос «печатает ли режущий плоттер» в классическом исполнении отрицательный: каттер с держателем пера способен вычерчивать векторные контуры и надписи, но не способен формировать растровое полноцветное изображение. Любое утверждение менеджера о том, что установка пера превращает плоттер в принтер, — или незнание, или намеренное введение в заблуждение.

Гибридные системы: когда печать и резка в одном корпусе

Задача «напечатал и сразу вырезал по контуру» решается в другом классе оборудования — гибридных плоттерах, или принтерах-каттерах. Здесь в одном корпусе стоят два независимых узла: струйный печатный блок с пьезоэлектрическими или термоструйными головками и режущий модуль с ножевой кареткой. Печать и резка выполняются последовательно в одном проходе, без перезакрепления материала, что исключает ошибки совмещения.

Красочный блок в гибридах работает на экосольвентных, УФ-отверждаемых или водных чернилах — в зависимости от материала и задачи. УФ-чернила отверждаются лампой сразу после печати и дают высокую стойкость к истиранию, что критично для этикетки, которая будет тереться о руки покупателя или о соседние товары на полке. Экосольвент даёт более мягкую, но яркую заливку на виниловых плёнках. Водные чернила — экологичный вариант для интерьерной графики и бумажных носителей, но для серийной этикеточной печати применяется реже.

Ширина обработки рулонных гибридных плоттеров — от 610 мм (модели для малого бизнеса и прототипирования) до 1615 мм (промышленные машины для рекламного и упаковочного производства). Разрешение печати в этих машинах — от 720×720 dpi в скоростных режимах до 2400×1200 dpi в режиме высокого качества. Толщина слоя краски, размер капли и режим печати настраиваются через профили под каждый материал, что даёт стабильный визуальный вес этикетки от тиража к тиражу.

Активное развитие этого сегмента пришлось на 2021–2023 годы: в этот период гибридные УФ- и экосольвентные машины стали заметно популярнее связки «отдельный принтер + отдельный каттер» в сегменте малых и средних типографий — особенно там, где критичны непрерывность цикла и стабильность совмещения. Причина экономическая — один оператор, один цикл, одна настройка цветового профиля, нет перекладки материала между устройствами и, как следствие, нет потерь на брак совмещения.

Гибрид — это два разных узла в одном корпусе, а не «улучшенный каттер». Печать и резка делят общую станину, но не делят один механизм.

Оптическое позиционирование OPOS: как каттер находит напечатанный контур

В связке «отдельный струйный принтер + отдельный режущий плоттер» возникает задача совмещения: принтер напечатал изображение, каттер должен вырезать точно по его контуру. Механическая перекладка материала всегда даёт погрешность — растяжение носителя, смещение роликов, термоусадка после УФ-отверждения. Решение — оптические датчики позиционирования, известные под брендом OPOS (Optical Positioning System) и его аналогами.

Принтер при печати наносит на материал реперные метки — небольшие кресты или квадраты по периметру изображения. Датчик в каретке каттера считывает эти метки, программа вычисляет реальное смещение, поворот и масштаб каждого отпечатка относительно задания, и корректирует траекторию ножа. Точность позиционирования по оптическим меткам — до 0,1 мм, что соответствует промышленным требованиям к этикеточной продукции.

Широкое распространение OPOS в режущих плоттерах пришлось примерно на середину 2010-х годов — именно тогда датчики перестали быть редкой опцией и вошли в стандартную комплектацию моделей среднего и верхнего ценового диапазона. До этого момента совмещение делалось в основном вручную — оператор совмещал метки на глаз или с помощью лупы, и на сложных контурах погрешность была ощутимой, а доля отбраковки заметно выше, чем у автоматизированного цикла. С приходом оптического позиционирования задача решается стабильно и воспроизводимо, что сводит брак к минимуму даже на мелких деталях и тонких шрифтах.

Важный нюанс: OPOS не делает из каттера принтер. Датчик только помогает резать там, где уже напечатано. Сама печать происходит на стороннем устройстве, и её качество ограничено возможностями этого устройства, а не каттера. Если заказчик приходит с вопросом «можно ли на каттере с OPOS напечатать этикетку», правильный ответ — «можно вырезать точно по напечатанному контуру, но для самой печати нужен отдельный принтер или гибрид».

Технические метрики: сравнение трёх сценариев

Чтобы заказчик не путал возможности оборудования, соберём ключевые параметры в одной таблице. Сравним три сценария: классический каттер с держателем пера, связку «принтер + каттер с OPOS» и гибридный принтер-каттер.

| Один оператор на цикл |
