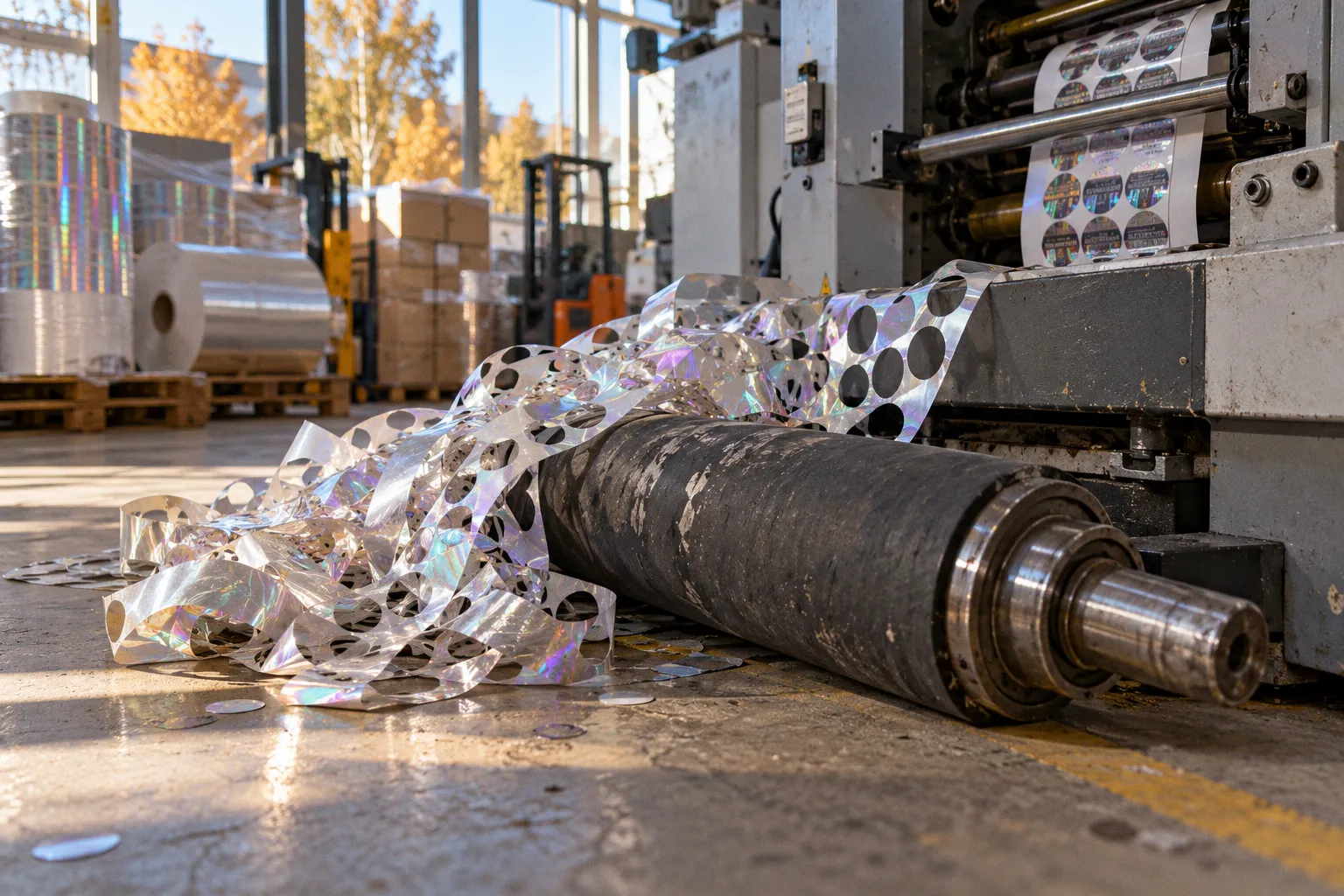

Износ валов флексографской машины: почему падает ресурс узлов

Когда дефект становится очевидным, причина может уже затрагивать несколько узлов: подшипники, направляющие, ракельную камеру и поверхность анилокса.

Экономика ремонта зависит от того, где началась деградация. Замена ракельного полотна обходится иначе, чем восстановление гравировки анилоксового вала или ремонт опор. Поэтому диагностику нужно вести от геометрии и режима контакта к химии и настройкам печати. Универсального срока службы для валов нет: он зависит от конструкции, материалов и режима эксплуатации.

Геометрия и механика: точность вращения задаёт качество

Дукторный, формный, печатный и анилоксовый валы работают в сопряжённых узлах. Если вал имеет биение или опоры получили люфт, контакт по ширине становится неравномерным. Машина продолжает печатать, но давление меняется по окружности или вдоль полотна. Результат проявляется как вибрация, полошение и колебания плотности.

Для дукторных валов в исходных технических данных указаны допуск на отклонение от цилиндричности не более 0,02 мм и биение до 0,05 мм. Эти значения нельзя автоматически переносить на любой вал и любую модель машины: допустимые параметры зависят от конструкции и сервисной документации. Но как диагностические ориентиры они показывают масштаб, на котором геометрия уже влияет на работу узла.

При проверке важны не только показания индикатора. Нужно исключить люфт подшипников, ослабление направляющих и дефекты посадочных мест. Биение, измеренное на валу с изношенными опорами, не даст полной картины состояния поверхности. Сначала проверяют опоры и крепления, затем контролируют биение и цилиндричность.

Избыточный прижим ускоряет износ даже при приемлемой геометрии. Увеличение давления может временно компенсировать нестабильный контакт, но нагрузка перераспределяется на подшипники, покрытие и рабочие поверхности. Такой способ настройки маскирует неисправность, а не устраняет её.

Если дефект меняется по обороту вала, проверку следует начинать с биения и опор. Если он стабилен по всей длине, отдельно оценивают прижим, профиль и состояние поверхности.

Анилоксовый вал и ракельная система

Анилоксовый вал дозирует краску объёмом ячеек. Его параметры должны соответствовать задаче тиража: сочетание объёма в BCM и линиатуры в LPI влияет на краскоперенос, растискивание точек и равномерность плотности. Несовпадение параметров с требованиями печати способно дать нестабильный результат даже на исправной машине.

Для традиционных анилоксовых валов указана линиатура гравирования от 40 до 160 линий на сантиметр. Средняя глубина ячеек составляет около 0,025 мм. Эти числа описывают диапазон и ориентир, но не заменяют спецификацию конкретного анилокса: выбирать вал только по линиатуре нельзя, поскольку объём ячеек и назначение тиража связаны между собой.

Поверхность анилокса повреждает прежде всего некорректная работа ракеля. Избыточное давление в печатной паре и неправильно настроенная ракельная камера ускоряют износ ножа и повышают риск царапин. Если ракель чрезмерно прижат, он не становится точнее дозатором: контактная нагрузка растёт, а стабильность краскосъёма может ухудшиться.

Отдельная причина повреждений — повторное использование ракельного полотна после смены анилокса. Нож прирабатывается к профилю конкретной поверхности. После установки на другой вал его рабочая кромка может контактировать иначе и царапать гравировку. Экономия на расходнике в такой ситуации создаёт риск ремонта более дорогого узла.

При оценке ракельной системы проверяют несколько связанных параметров:

• соответствие ножа типу и состоянию анилокса;
• равномерность прижима по ширине;
• настройку камеры и отсутствие нестабильного контакта;
• характер дефекта на поверхности вала и на оттиске;
• соответствие объёма ячеек и линиатуры заданию тиража.

Если на оттиске появилась полоса, не следует сразу менять анилоксовый вал. Сначала нужно проверить ракель, прижим и опоры. Царапина на гравировке требует отдельной оценки состояния поверхности; её нельзя исправить настройкой RIP или изменением профиля краски.

Эластичное покрытие дукторного вала

Дукторный вал передаёт краску в красочный аппарат. Его резиновое покрытие должно сохранять форму и упругость при контакте с соседними элементами. Для таких покрытий приводится диапазон твёрдости от 60 до 80 единиц по Шор А. Выбор значения зависит от конкретного узла и режима работы; край диапазона сам по себе не гарантирует больший ресурс.

Потеря эластичности меняет контактную зону. Покрытие может деформироваться, получить плоские грани или хуже восстанавливать форму после нагрузки. Тогда подача краски становится менее равномерной, а регулировка прижима перестаёт давать стабильный результат. Внешне это иногда напоминает проблему с дозировкой или красочным профилем, хотя источник находится в покрытии.

Состояние резины нельзя оценивать только по твёрдости. На ресурс влияют геометрия, качество обработки, температура, химическая совместимость и режим прижима. Измерение твёрдости полезно для отслеживания деградации, но оно не заменяет осмотр поверхности и проверку биения.

Если покрытие изношено неравномерно, регулировка давления способна лишь перенести нагрузку на другие участки. Перед восстановлением или заменой вала нужно установить, почему возникла деформация: неверно настроен прижим, нарушена геометрия или химия смывки воздействует на материал покрытия. Иначе новый вал попадёт в тот же режим и повторит отказ.

Химия смывок и растворителей

Механическое истирание — только одна часть картины. Смывки, растворители и пеногасители способны воздействовать на материалы валов и уплотнений. Агрессивная химия может ускорять изменение поверхности и ухудшать свойства эластичного покрытия. Поэтому влияние химии на валы флексомашины нужно оценивать вместе с давлением, температурой и длительностью контакта.

Совместимость состава нельзя определять по одному названию растворителя. Значение имеют рецептура средства, материал покрытия, состояние поверхности и процедура очистки. Если после смены химии покрытие стало мягче, набухло или изменило поведение в контакте, это повод сверить состав с рекомендациями изготовителя вала и машины. Без таких данных нельзя приписывать дефект конкретному компоненту.

Регулярная очистка тоже требует режима. Остатки краски в ячейках анилокса ухудшают перенос, но чрезмерно агрессивная обработка может повредить поверхность. Для эластичного покрытия излишняя выдержка в растворителе создаёт дополнительную нагрузку. Обслуживание должно учитывать тип вала и химическую стойкость его материалов, а не только скорость удаления загрязнения.

В цеховой диагностике полезно фиксировать смену моющих составов и сопоставлять её с изменениями состояния валов. Это не доказывает причинность само по себе, но помогает отделить химический фактор от износа подшипников, настройки ракеля и увеличенного прижима.

Как дефекты валов переходят в брак тиража

Деградация узла редко остаётся локальной. Биение вызывает переменный контакт, нестабильный контакт меняет толщину красочного слоя, а колебания краскопереноса отражаются на плотности и растискивании. При этом похожие дефекты могут иметь разные причины. Полоса на оттиске не указывает автоматически на конкретный вал.

Диагностику выгодно вести в порядке, который снижает риск неверной замены. Сначала фиксируют симптом и его повторяемость: появляется ли он на каждом обороте, меняется ли по ширине полотна, зависит ли от скорости или смены краски. Затем проверяют механические опоры и геометрию. После этого оценивают ракельную систему, параметры анилокса и состояние покрытия. Химию рассматривают как отдельный фактор, особенно если дефект возник после изменения режима мойки.

Для управления стоимостью владения важна история обслуживания. В ней фиксируют установку и замену ракельных полотен, корректировки прижима, смену химии, результаты контроля геометрии и обнаруженные дефекты. Такая запись позволяет увидеть повторяющийся сценарий. Например, если повреждения анилокса следуют за сменой ракеля, это основание пересмотреть порядок обращения с полотнами. Если дефект появляется после перехода на новый очиститель, нужно проверить химическую совместимость.

Ресурс определяется режимом, а не только паспортом

Точный средний ресурс валов в машино-часах нельзя задать без типа гравировки, материала покрытия и условий эксплуатации. Один и тот же узел работает по-разному при изменении давления, качества очистки и состояния опор. Поэтому расчёт окупаемости строят на фактической истории конкретной машины: затратах на обслуживание, простоях, восстановлении поверхности и потерях от нестабильного тиража.

Практический вывод для типографии прямой. При повторяющихся полосах или колебаниях плотности сначала измеряют геометрию и проверяют опоры, а не компенсируют дефект повышением прижима. При повреждении анилокса анализируют ракель и его режим. При деформации дукторного покрытия проверяют материал, давление и химию. Замена вала без устранения первопричины переносит расходы на следующий цикл.

Профилактика рентабельна там, где простой и нестабильность качества дороже планового контроля. Для малых объёмов достаточно дисциплины настройки и фиксации изменений. На интенсивной флексолинии оправданы регулярные измерения и документированная история узлов. Обслуживание валов даёт экономический эффект только тогда, когда оно устраняет источник износа, а не маскирует его настройкой машины.
