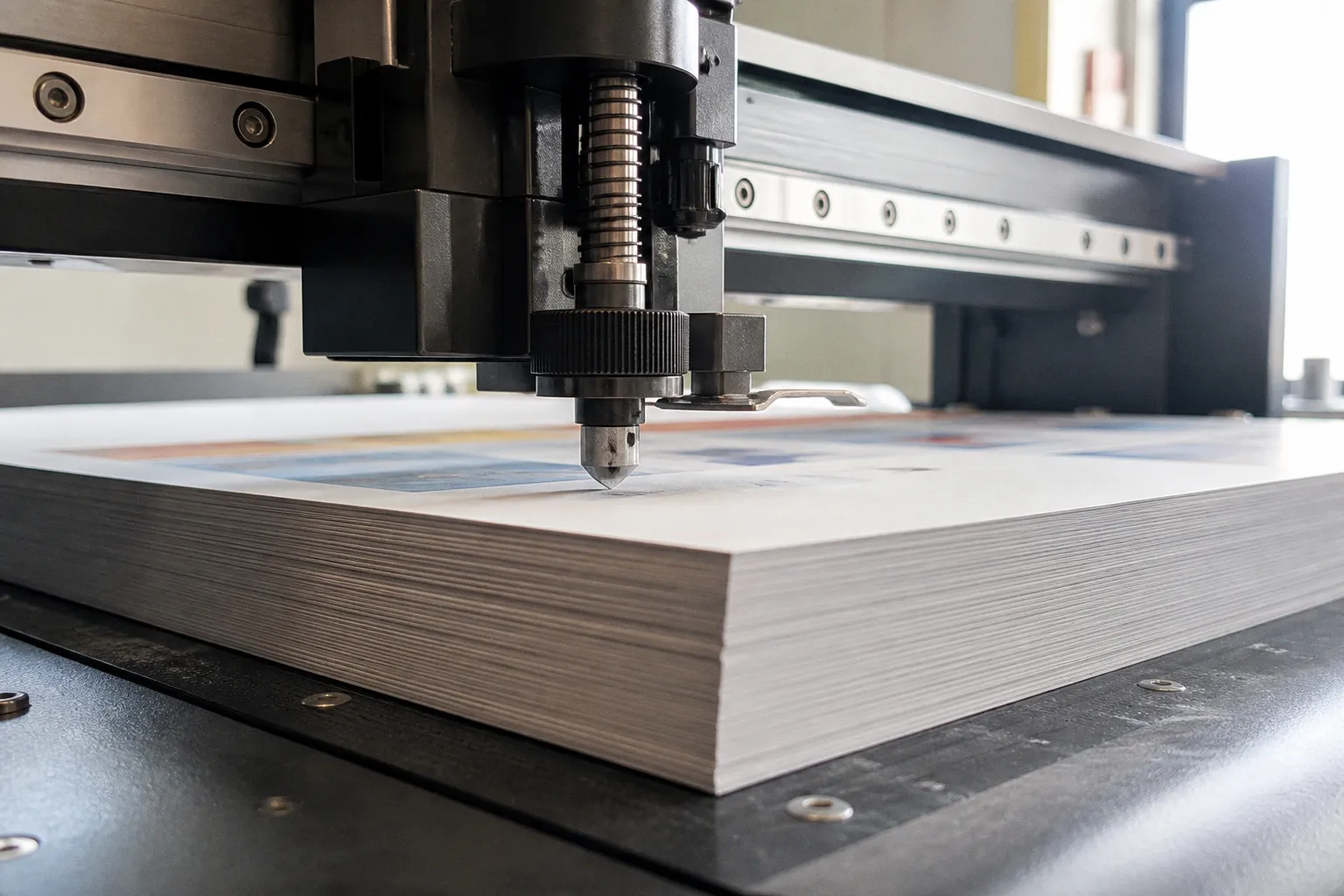

Точность реза плоттера: 5 факторов влияния на погрешность

Ошибка в одном звене проявляется на готовой этикетке как уход контура, недорез, замятый угол или несовпадение начальной и конечной точки.

В производстве самоклеящихся этикеток проблема обычно выглядит одинаково: печатный оттиск соответствует макету, но после контурной резки плоттер начинает косить материал. На прямых участках дефект может быть незаметен. На мелких буквах, острых углах и замкнутых контурах он становится очевидным. Причина часто не в самой машине, а в связке параметров — вылет ножа, Offset, давление, скорость, состояние марзана и точность считывания приводных меток.

Погрешность резки плоттера — это результат накопления малых ошибок. Настройка одного параметра не компенсирует неисправную механику или неверную геометрию печати.

1. Механика движения: серводвигатель против шагового привода

Первый фактор — тип привода и качество перемещения каретки. Режущий плоттер должен не просто перемещать нож по координатам. Он должен удерживать заданную траекторию при разгоне, торможении, смене направления и прохождении углов.

В машинах со ступенчатыми двигателями перемещение строится на дискретных шагах. Такая схема может обеспечивать приемлемый результат на простых контурах, но предъявляет более жесткие требования к скорости и механической настройке. При резке мелких элементов, длинных серий и материалов с заметным сопротивлением возрастает риск потери плавности движения.

Серводвигатели работают с обратной связью. Контроллер отслеживает положение и корректирует движение. Это дает более высокую точность, плавность хода и скорость по сравнению со ступенчатыми двигателями. Разница проявляется не только в заявленном разрешении, но и в поведении машины на сложной геометрии:

• на коротких отрезках каретка быстрее выходит на заданную траекторию;
• при смене направления снижается риск рывка;
• углы обрабатываются стабильнее;
• длинный контур меньше зависит от накопления позиционной ошибки;
• машина лучше переносит рабочие режимы с повышенной скоростью.

Паспортная точность сама по себе не дает полной картины. На нее влияют люфты направляющих, натяжение приводных ремней, состояние роликов, параллельность перемещения и жесткость крепления держателя. Если каретка имеет механический люфт, программная калибровка не устранит физическое смещение. Она только подстроит расчетную координату под конкретное положение системы.

Как проявляется проблема привода

Дефект, связанный с механикой движения, обычно повторяется на разных файлах и материалах. Контур может иметь одинаковый уход в одну сторону, а на длинной задаче начальная и конечная точки перестают совпадать. При этом замена ножа или изменение давления дает только временный эффект либо не меняет картину.

Наиболее показательный тест — контур с прямыми участками, острыми углами и замкнутой геометрией. Его следует оценивать отдельно на малом и большом формате. Если ошибка увеличивается по мере перемещения вдоль листа, подозрение падает на механику подачи, позиционирование или компенсацию деформации. Если дефект появляется именно в углах, первыми проверяют нож, Offset и держатель.

В компактных плоттерах с шаговым приводом особенно чувствительны скорость и давление. Слишком быстрый проход повышает динамическую нагрузку. Слишком большое давление увеличивает сопротивление материала и может провоцировать рывки. Серводвигатель расширяет рабочий диапазон, но не отменяет необходимость правильной настройки.

2. Нож: вылет, угол заточки и материал

Второй фактор — геометрия ножа. На практике именно здесь чаще всего появляется ошибочная попытка компенсировать неверную настройку увеличением давления. Такой подход ухудшает рез: нож начинает сильнее врезаться в подложку, материал деформируется, а контур теряет стабильность.

Флюгерный нож вращается в держателе вокруг своей оси. Режущая кромка смещена относительно центра вращения. Поэтому нож должен иметь корректный вылет, а программное обеспечение — правильное значение Offset. Если вылет слишком большой, лезвие прорезает материал глубже, чем требуется, и создает лишнее сопротивление. Если вылет недостаточный, плоттер оставляет перемычки и недорезает контур.

Ориентировочный вылет ножа составляет 0,5–0,8 мм. Он должен соответствовать примерно половине суммарной толщины прорезаемого материала и подложки. Это не универсальная цифра для любого носителя. Бумажная этикетка, виниловая пленка, светоотражающая пленка и флок имеют разную структуру. Одинаковый вылет для них не обеспечивает одинаковый результат.

Проверка выполняется простым способом: нож должен прорезать верхний слой, но не превращать подложку в глубокую борозду. Если марзан повреждается после короткой серии, вылет или давление избыточны. Если верхний слой отделяется фрагментами и требует дорезки, режущая система не сформировала стабильный проход.

Угол заточки

Стандартные углы заточки режущих ножей — 30°, 45° и 60°. Выбор зависит от толщины, жесткости и структуры материала.

Меньший угол заточки используют для мелких деталей и тонких пленок. Нож с углом 60° применяют для более толстых материалов, включая флок. Если поставить острый нож на плотный материал без корректировки давления и скорости, кромка будет испытывать повышенную нагрузку. Обратная ошибка также распространена: тупой для конкретной задачи нож пытаются заставить работать увеличением давления.

Режущая кромка изнашивается неравномерно. На длинных сериях она теряет геометрию, а сопротивление резу возрастает. В результате плоттер начинает оставлять недорезы на поворотах, хотя на прямой линии контур еще выглядит приемлемо. Для этикеточной продукции это критично: отрыв лишнего материала повышает риск вырыва мелких элементов и загрязнения клеевого слоя.

3. Offset: причина искажений в углах

Третий фактор — параметр Offset. Он компенсирует смещение режущей кромки флюгерного ножа относительно оси вращения держателя. Если Offset задан неверно, плоттер может точно пройти прямой участок, но исказить угол, точку излома или замкнутый контур.

Значение по умолчанию часто составляет около 0,25 мм. Это ориентир, а не настройка, которую следует без проверки переносить на любой нож и держатель. Фактическое значение зависит от конструкции ножа, его заточки, состояния держателя и конкретной модели оборудования.

При недостаточной компенсации нож не успевает занять расчетное положение на повороте. Угол получается скругленным или смещенным. При избыточном значении машина перерезает вершину угла, формирует заметный заступ или оставляет след за пределами контура. На крупных простых формах ошибка может быть незаметна. На мелком тексте и пиктограммах она становится главным дефектом.

Как калибровать режущий плоттер по Offset

Калибровку выполняют не по длинной прямой, а по тестовой геометрии с короткими сегментами, острыми углами и замкнутой фигурой. Иначе настройка покажет только способность ножа двигаться по заданному направлению.

Рабочая последовательность выглядит так:

1. Установить нож с минимально достаточным вылетом. Нельзя сначала компенсировать неверный вылет параметром Offset.

2. Выбрать материал, на котором выполняется реальная производственная задача. Тест на бумаге не заменяет тест на пленке.

3. Зафиксировать давление и скорость на умеренном уровне. При изменении нескольких параметров одновременно результат невозможно интерпретировать.

4. Запустить квадрат, треугольник, мелкую окружность и замкнутый контур с точкой начала и окончания.

5. Оценить вершины, мелкие элементы и стык конечной точки с начальной.

6. Изменять Offset небольшими шагами, пока углы не перестанут получать заступ или недорез.

7. После корректировки проверить не только один тест, но и рабочий макет.

Если после корректировки Offset прямые участки остаются стабильными, а замкнутый контур не сходится, проблема может находиться в держателе, приводе или подаче материала. Программный параметр не устраняет люфт подшипника и не компенсирует смещение листа.

Offset исправляет геометрию вращающегося ножа. Он не исправляет люфт каретки, деформацию печати и изношенный марзан.

4. Давление и скорость: баланс, а не максимальное усилие

Четвертый фактор — сочетание давления и скорости. Эти параметры напрямую связаны с материалом, вылетом ножа и состоянием подложки. Увеличение давления не является универсальным способом убрать недорез.

Давление должно обеспечивать прорезание рабочего слоя без разрушения подложки. При чрезмерном усилии нож глубоко входит в марзан, увеличивает сопротивление движению и оставляет нестабильный след. На тонкой пленке это может проявиться как растяжение материала вокруг контура. На мелких деталях край начинает деформироваться еще до завершения резки.

Высокая скорость повышает динамическую нагрузку на держатель и материал. На прямых линиях она может не давать заметного дефекта. При переходе к острым углам, коротким сегментам и маленьким буквам система работает иначе: каретка постоянно разгоняется и тормозит, нож меняет направление, а пленка реагирует на усилие резания.

Для точной работы параметры подбирают как связку:

• тонкий материал требует аккуратного вылета, умеренного давления и контроля мелких элементов;
• плотный материал может потребовать ножа с углом 60° и более медленного прохода;
• крупный простой контур допускает более высокую скорость, чем мелкий текст;
• изношенный нож нельзя стабильно компенсировать только давлением;
• при смене партии материала тест следует повторять, если отличается жесткость, клеевой слой или толщина подложки.

Почему плоттер косит материал при нормальном давлении

Причина может быть в сопротивлении подачи. Материал должен проходить через рабочую зону без перекоса и бокового смещения. Если рулон или лист установлен с отклонением, ошибка будет накапливаться по ходу задания. Увеличение давления только усиливает контакт ножа с материалом и не устраняет геометрию подачи.

Для рулонной работы критичны прижимные ролики и их положение относительно рабочей зоны. Если ролики установлены несимметрично или материал идет с разным натяжением, контур смещается по длине. Для листовой продукции дополнительно влияет ровность поверхности и качество приклеивания носителя к рабочему столу.

Печатный материал тоже не является нейтральным основанием. Пленка может растянуться при печати, нагреве, ламинации или перемотке. После этого плоттер получает изображение, чьи физические координаты уже не полностью совпадают с исходным файлом. В такой ситуации проблема точности реза связана не только с плоттером. Нельзя оценивать каттер отдельно от печатного процесса.

5. Оптическое позиционирование и компенсация деформаций

Пятый фактор — система считывания приводных меток. При работе по предварительно напечатанному изображению плоттер должен определить не только положение листа, но и фактическую геометрию оттиска. Для этого применяют оптические датчики, включая системы класса OPOS и e-POS.

Датчик считывает приводные метки, после чего программная часть сопоставляет их положение с расчетными координатами. Это позволяет компенсировать геометрические искажения, возникшие после печати. В зависимости от системы и условий работы точность позиционирования с оптической обратной связью может достигать погрешности до 0,3 мм.

Эта характеристика не означает, что любой плоттер автоматически будет резать с точностью 0,3 мм. Результат зависит от нескольких условий:

• метки должны иметь достаточный контраст;
• печать не должна перекрывать или размывать зону считывания;
• материал не должен сместиться между принтером и плоттером;
• оптический датчик должен быть чистым и исправным;
• файл должен содержать корректную структуру меток;
• масштаб печати и резки должен совпадать.

Если печать растянулась неравномерно, линейного смещения недостаточно. Плоттеру требуется компенсация по нескольким координатам. Именно здесь оптическое позиционирование дает преимущество перед резкой по исходным координатам без обратной связи.

Почему датчик не всегда спасает от погрешности

Оптическая система считывает то, что напечатано. Если метка имеет расплывчатый край, низкий контраст или искажена ламинацией, ее геометрический центр определяется с ошибкой. Плоттер может корректно выполнить алгоритм, но получить неверную исходную точку.

Ламинирование создает дополнительный слой и иногда меняет оптическое поведение поверхности. Блик, прозрачная пленка и нестандартная фактура могут ухудшить распознавание. В производственной цепочке поэтому оценивают не только сам датчик, но и печатный процесс, материал и способ защиты оттиска.

Для диагностики следует разделить две задачи. Сначала проверяют, насколько точно плоттер режет тестовый контур без печати. Затем тот же тип геометрии проверяют по приводным меткам. Если первый тест стабилен, а второй дает уход, причина находится в позиционировании, печати или деформации материала. Если оба теста дают ошибку, оптическая система не является главным подозреваемым.

Износ держателя и марзана

Механика ножа не ограничивается лезвием. Держатель содержит пружины и подшипники, которые обеспечивают вертикальное перемещение и вращение ножа. При износе появляется люфт. Нож начинает менять положение в процессе движения, особенно на поворотах и при смене направления.

Дефекты изношенного держателя:

• недорез на отдельных участках;
• непостоянная глубина прорезания;
• несовпадение начальной и конечной точек;
• зацеп материала на повороте;
• разная форма одинаковых элементов в одном задании.

При активной коммерческой эксплуатации держатель рекомендуют менять примерно раз в 1–1,5 года. Реальный срок зависит от нагрузки, количества часов работы, используемых материалов и состояния расходных деталей. Это не календарная гарантия исправности. Если оборудование работает с абразивными или плотными носителями, деградация может наступить раньше.

Марзан также влияет на точность. Изношенная поверхность получает борозды и локальные углубления. Нож входит в них с разным сопротивлением, меняет глубину реза и может отклоняться при прохождении поврежденной зоны. На одном участке контур будет дорезан, на другом — останется перемычка.

Проверка марзана должна включать осмотр рабочей зоны по всей ширине, а не только места последнего задания. Если повреждение повторяется в одной координате, причина может быть в конкретной дорожке ножа или прижимном ролике. Если дефекты распределены хаотично, оценивают общее состояние поверхности и держателя.

Как определить источник погрешности по характеру дефекта

Практическая диагностика начинается с описания дефекта. Формулировка «плоттер косит» слишком общая. Для инженера имеет значение, где именно появляется отклонение и повторяется ли оно на одинаковых элементах.

Такой подход сокращает число случайных перенастроек. Если оператор одновременно меняет нож, давление, скорость и Offset, он теряет причинно-следственную связь. Плоттер может временно начать работать лучше, но повторяемость останется низкой.

Рабочая последовательность настройки

Калибровка режущего плоттера должна идти от механики к программным параметрам. Сначала устраняют физические причины, затем настраивают режим резки и только после этого корректируют совмещение с печатью.

Рациональная последовательность такова:

1. Очистить рабочую зону и проверить состояние марзана.

2. Осмотреть держатель: люфт, свободное вращение ножа, состояние пружин и подшипников.

3. Установить нож с вылетом 0,5–0,8 мм как исходным ориентиром, затем адаптировать его под толщину материала.

4. Выбрать угол заточки под конкретный носитель и геометрию.

5. Выполнить тест давления на небольшом фрагменте, не переводя сразу весь тираж в рабочий режим.

6. Подобрать скорость, ориентируясь на сложность контура, а не только на производительность.

7. Настроить Offset по углам и точкам излома.

8. Проверить замкнутый контур на совпадение начальной и конечной точек.

9. При работе по печати проверить считывание меток и компенсацию деформации.

10. Повторить тест на реальном макете с мелкими элементами.

Смысл последовательности в разделении факторов. Нельзя калибровать оптическое позиционирование на плоттере с люфтом держателя. Нельзя оценивать Offset на ножe с чрезмерным вылетом. Нельзя сравнивать скорость двух режимов, если давление и материал менялись одновременно.

Экономика ошибки в производстве этикеток

Погрешность резки — не только технический дефект. Она увеличивает TCO печатной линии через перерасход материала, повторные прогоны и ручную зачистку. Для этикеток с простой крупной формой часть дефектов можно удалить при вырубке или отделении облоя. Для мелких контуров и сложной графики ручная доработка быстро становится дороже, чем корректная настройка оборудования.

Стабильность важнее единичного удачного реза. Если оператор получает хороший результат только после нескольких итераций, оборудование уже создает скрытую стоимость. В нее входят:

• время на перенастройку;
• списание материала при тестах;
• повторная печать дефектных листов;
• ручное удаление облоя;
• остановка линии для диагностики;
• ускоренный износ ножей и марзана;
• риск отгрузки партии с несовмещенным контуром.

Для типографии с короткими тиражами особое значение имеет время переналадки. В этом сегменте плоттер часто работает с разными пленками, бумагой и форматами. Универсальной настройки нет. Нужна воспроизводимая карта режимов: материал, нож, вылет, давление, скорость, Offset и тип позиционирования.

Для серийной работы критичнее другое — стабильность после прогрева и на длинной подаче. Даже точный первый лист не подтверждает, что вся партия будет соответствовать макету. Оценивать необходимо повторяемость и поведение контура по всей длине задания.

Вердикт

Точность реза режущего плоттера зависит от пяти основных групп факторов: привода, ножа, Offset, режима давления и скорости, а также оптического позиционирования. Отдельно контролируется износ держателя и марзана. Он способен свести на нет правильные программные настройки.

Если плоттер косит материал на прямых участках и ошибка накапливается по длине, искать причину следует в подаче, механике и деформации печати. Если искажаются углы, первыми проверяют вылет ножа, угол заточки и Offset. Если расхождение появляется только при резке напечатанного изображения, нужна диагностика приводных меток и системы оптической компенсации.

Плоттер с серводвигателями и оптическим позиционированием имеет более высокий потенциал точности. Но этот потенциал реализуется только при исправном держателе, ровной подаче и корректной подготовке файла. Для бизнеса рентабельно не оборудование с максимальным набором функций, а система, которая стабильно держит заданный контур на конкретных материалах и тиражах. Всё остальное — паспортные характеристики без производственного результата.
