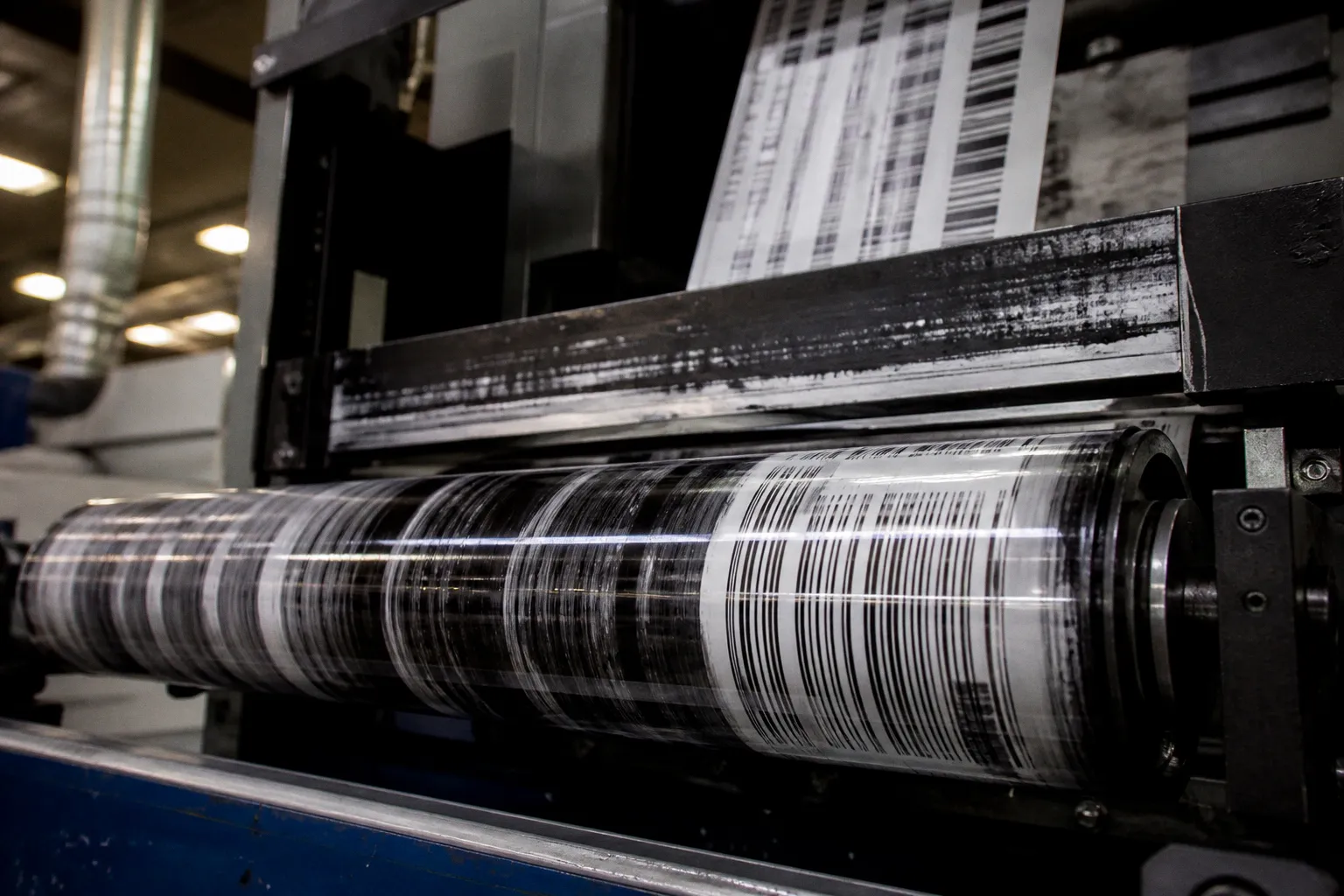

Факторы брака при печати штрихкодов на оборудовании

Достаточно одного сбоя — загрязнённой термоголовки, неверной скорости конвейера или неподходящей этикеточной плёнки, — чтобы код потерял контраст, геометрию или часть элементов.

Обычный сканер показывает только результат считывания. Он не объясняет, почему код прошёл на одном терминале и отказал на другом. Для производственного контроля этого недостаточно. Качество линейных кодов оценивают по ГОСТ ISO/IEC 15416-2019, двумерных — по ГОСТ Р ИСО/МЭК 15415-2012. Верификатор присваивает символу класс от A до F. F означает некондицию. Такой контроль фиксирует не только факт чтения, но и запас качества: контраст, размер элементов, равномерность штрихов, дефекты, декодируемость и соответствие геометрии.

Где формируется дефект

Путь от данных до готовой этикетки состоит из нескольких операций. Сначала система получает закодированную информацию. Затем RIP или контроллер преобразует её в растровое задание с заданным разрешением. Печатающий узел переносит изображение на материал. После этого этикетка проходит сушку, ламинацию, лакирование или другие операции отделки.

Дефект может появиться на любом этапе. Поэтому поиск причины по принципу «штрихкод не читается — заменить принтер» часто приводит к лишним затратам. Принтер может работать штатно, а проблема будет находиться в исходном макете, тихой зоне, профиле материала или транспортировке полотна.

Основные группы причин выглядят так:

1. Аппаратные неполадки. Износ и загрязнение термоголовки, дюз, роликов, прижимных элементов, направляющих и энкодера.

2. Неверные параметры печати. Скорость, температура, давление подачи чернил, мощность термопереноса, межоперационная сушка.

3. Нестабильная механика. Вибрация, проскальзывание материала, рассинхронизация конвейера и печатающей головки, люфт узлов.

4. Несовместимость расходных материалов. Сочетание чернил, риббона, клеевого слоя, бумаги, плёнки, лака или ламинационной плёнки не даёт устойчивого изображения.

5. Ошибки формирования символа. Нарушение тихой зоны, неверный размер модуля, растягивание изображения, недостаточное разрешение, неправильная кодировка данных.

6. Отсутствие измерительного контроля. Оператор видит, что код сканируется, но не знает его фактический грейд.

Считываемость — это минимальный порог. Для стабильной линии нужен не просто читаемый код, а код с измеренным запасом качества.

Термопечать: головка, риббон и давление

Термо- и термотрансферные принтеры широко применяются для печати складских, транспортных и товарных этикеток. Их слабое место — контактная зона между печатающей головкой, материалом и прижимным валом.

В прямой термопечати изображение формируется нагревом термочувствительного слоя этикетки. В термотрансферной схеме нагрев переносит красящий слой риббона на подложку. В обоих случаях результат зависит от равномерности нагрева по всей ширине головки.

Загрязнение нагревательных элементов создаёт белые вертикальные полосы. Это не всегда заметно на крупном тексте, но для штрихкода одна пропущенная группа элементов может изменить ширину штриха или пробела. Код продолжает выглядеть приемлемо визуально, но его грейд снижается, а часть сканеров перестаёт декодировать символ.

Физический износ головки проявляется похожим образом. Разница в том, что очистка устраняет загрязнение, но не восстанавливает повреждённый нагревательный элемент. Попытка компенсировать износ повышением температуры обычно ухудшает ситуацию:

• ускоряется износ термоголовки;
• повышается риск деформации риббона;
• растёт фон на светлых участках;
• увеличивается растискивание красящего слоя;
• снижается оптический контраст между штрихами и подложкой.

Давление прижима также нельзя рассматривать как универсальный регулятор качества. Недостаточное давление даёт неполный перенос изображения. Избыточное давление увеличивает трение, деформирует материал и ускоряет износ узлов. Если дефект появляется только на одной стороне этикетки, проверяют не только головку, но и прижимной вал, параллельность установки, направляющие и распределение давления по ширине.

Скорость и энергия печати

Превышение допустимой скорости сокращает время воздействия нагревательного элемента. В результате тёмные области недополучают энергию, а тонкие штрихи теряют плотность. При этом повышение температуры не всегда компенсирует скорость. Система может перейти в режим перегрева, а изображение начнёт расплываться.

Для линейного кода критична ширина каждого элемента. Если вертикальные штрихи начинают сливаться, уменьшается размер межштриховых пробелов. Сканер может распознать символ в идеальных условиях, но на складском терминале, промышленном сканере или при загрязнении этикетки код уже не читается.

Параметры нужно настраивать связкой:

При смене материала нельзя сохранять старый профиль автоматически. Бумага с матовым покрытием, глянцевая плёнка и синтетическая этикетка имеют разные свойства поверхности. Для термотрансферной печати отдельно подбирают тип риббона: восковой, восково-смоляной или смоляной. Здесь важна не классификация сама по себе, а совместимость с покрытием и требованиями к стойкости.

Струйная печать: дюзы, вязкость и синхронизация

В струйных системах дефекты чаще связаны с состоянием дюз, характеристиками чернил и взаимным движением головки и продукции. Одна забитая дюза формирует непропечатанную полосу или локальный разрыв. Несколько нестабильных дюз нарушают не только контраст, но и структуру двумерного кода.

Для TIJ-оборудования рабочее расстояние от дюзы до поверхности обычно составляет 2–3 мм. Для DOD-систем оно может составлять около 10 мм. Увеличение зазора меняет траекторию капли. На линии это выражается в смещении точки попадания, размывании границы и ухудшении геометрии символа.

Особенно чувствительны к механике DataMatrix и QR-коды. Их структура состоит из большого количества мелких модулей. При неравномерной подаче один модуль меняет форму, соседние элементы начинают соприкасаться, а контрольные границы символа теряют регулярность.

Причины нестабильного струйного нанесения:

• частично забитые дюзы;
• засохшие чернила на сопловой пластине;
• отклонение вязкости или поверхностного натяжения состава;
• неправильное расстояние до поверхности;
• вибрация печатающего модуля;
• проскальзывание конвейера;
• неверный сигнал энкодера;
• рассинхронизация скорости продукта и частоты формирования капель;
• загрязнение поверхности подложки пылью, маслом или разделительным составом.

При рассинхронизации конвейера и головки символ вытягивается по направлению движения или сжимается. Если вибрация имеет периодический характер, дефект будет повторяться через одинаковые интервалы. Это полезный диагностический признак: хаотичная точка обычно указывает на дюзу или материал, регулярное смещение — на механику или синхронизацию.

Разрешение и размер модуля

Для крупных линейных кодов стандартным физическим разрешением оборудования считается 203 dpi. При печати мелких 1D-символов и 2D-кодов используют не менее 300–600 dpi. Выбор разрешения зависит от размера символа, ширины минимального элемента, материала и способа считывания.

Ошибка возникает, когда макет требует детализации, которой печатный узел не может обеспечить. Растеризатор формирует изображение, но печатающая головка округляет тонкие элементы до доступной сетки. В результате штрихи получают разную ширину, углы модулей становятся нечёткими, а тихая зона сокращается.

Нельзя оценивать разрешение только по названию модели. Для производства смотрят на фактическую ширину минимального элемента, скорость при этом разрешении, стабильность дюз и возможность профилирования. Паспортное значение 600 dpi не означает, что оборудование сохранит грейд при максимальной скорости на любой плёнке.

Флексография и цифровая печать этикеток

В рулонной флексографии штрихкод проходит через несколько зон: подготовка формы, подача краски, перенос на запечатываемый материал, сушка и последующая отделка. Здесь к причинам брака добавляются особенности формы, анилоксового вала, давления между цилиндрами и растискивания краски.

Растискивание меняет фактическую ширину штрихов. Чёрные элементы увеличиваются, пробелы сужаются. Для текста это может быть малозаметно. Для EAN, Code 128 или ITF-14 изменение критично. Слишком высокая подача краски усиливает плотность, но не обязательно повышает качество. При избытке краска уходит в пробелы, формирует ореол и снижает контраст границы.

В цифровой печати основная проблема часто находится в связке «данные — RIP — цветовой профиль — запечатываемая поверхность». Чёрный штрихкод должен формироваться с контролируемым составом красок. Смешанный состав CMYK может давать нестабильную регистрацию и нежелательное растискивание. Для машиночитаемых кодов важнее воспроизводимость и контраст, чем визуальная глубина чёрного.

При смене партии материала цифровой пресс может потребовать новое профилирование. Различие в белизне, шероховатости и впитываемости меняет оптическую плотность. Если поверх печати наносится лак или устанавливается ламинат, проверку проводят после финальной отделки. Покрытие способно изменить отражение поверхности и повлиять на работу сканера, даже если до ламинации код имел приемлемый результат.

Декоративная графика рядом со штрихкодом также создаёт риск. Логотип, фоновый паттерн или металлизированный элемент не должны заходить в тихую зону. Дизайнерские тренды сезона не компенсируют нарушение геометрии символа: код проектируют по требованиям сканирования, а декоративные решения размещают вокруг него.

Штрихкод нельзя сдавать по экрану и визуальному просмотру. Финальный грейд проверяют на готовом материале после всех операций отделки.

Тихая зона, контраст и ошибки макета

Несчитываемость не всегда связана с оборудованием. Ошибка может быть заложена в файле до запуска печати. Наиболее частые случаи:

• уменьшение штрихкода без пересчёта минимального элемента;
• обрезка тихой зоны;
• размещение символа на неоднородном фоне;
• недостаточный контраст между штрихами и подложкой;
• деформация кода при масштабировании по одной оси;
• растровое изображение низкого качества вместо корректно сформированного объекта;
• печать на прозрачной или металлизированной основе без белой подложки;
• попадание лака, клея или перемычки высечки в область считывания;
• неправильный поворот или размещение символа относительно направления движения полотна.

Тихая зона — это свободное поле вокруг кода. Сканер использует его для отделения символа от соседней графики. Если в эту область попадает текст, рамка, фоновая растровая сетка или край лака, алгоритм декодирования получает ложные границы.

Для 1D-кодов особенно опасны изменения ширины штрихов. Для 2D-кодов — нарушение модульной сетки и контрастных границ. При печати DataMatrix повреждение части структуры может оставаться допустимым для считывания: при корректном грейде система способна декодировать символ даже при повреждениях до 25%. Но это не означает, что производственный процесс можно строить на предельном запасе. Скол, потёртость, складка или загрязнение после упаковки добавят новый дефект.

Проблема часто усиливается при масштабировании этикетки. Векторный объект сохраняет геометрию, но ограничение разрешения печатного узла остаётся. Растровый файл может дополнительно получить интерполяцию в RIP. Края становятся неравномерными, а минимальные модули — неодинаковыми по размеру.

Верификация: что измерять вместо субъективного контроля

Верификатор штрихкода анализирует символ по установленной методике и формирует измерительный результат. Для линейных кодов применяют требования ГОСТ ISO/IEC 15416-2019. Для двумерных — ГОСТ Р ИСО/МЭК 15415-2012. Само измерительное оборудование должно соответствовать стандартам серии ГОСТ Р ИСО/МЭК 15426: часть 1 относится к линейным кодам, часть 2 — к двумерным.

Производственный контроль строят на нескольких точках:

1. Проверка после запуска тиража. Первые отпечатки оценивают до перехода линии в серийный режим.

2. Проверка после смены материала. Новый рулон, партия риббона, чернил или лака способны изменить результат.

3. Проверка после перенастройки. Скорость, температура, давление и профиль RIP влияют на геометрию.

4. Периодический контроль в процессе. Загрязнение головки и изменение вязкости чернил проявляются не всегда сразу.

5. Проверка после отделки. Ламинация, лак, высечка и перемотка могут повредить символ.

6. Проверка при появлении ошибок на складе или у клиента. Нужно сопоставить фактический экземпляр с параметрами задания, а не ограничиваться повторным сканированием.

Оператору нужен не только общий класс, но и разложение результата по параметрам. Если декодируемость сохранена, а оценки контраста и равномерности снижаются, линия ещё работает, но запас качества исчерпывается. Если один параметр стабильно хуже остальных, он указывает направление диагностики.

Простой ручной сканер остаётся инструментом операционного считывания. Он показывает, удалось ли распознать данные. Однако он не заменяет верификатор при контроле по ISO и ГОСТ. Сканер может считать код, который уже не выдерживает вариации расстояния, угла, освещения или загрязнения.

Как разделить аппаратную и технологическую причину

Диагностику проводят от простого к системному. Сначала фиксируют характер дефекта, затем проверяют повторяемость и только после этого меняют настройки. Бессистемное повышение температуры или снижение скорости может временно скрыть симптом, но усложнит поиск первопричины.

Белые вертикальные полосы

На термопринтере проверяют поверхность головки, состояние нагревательных элементов, прижимной вал и равномерность давления. На струйной системе — дюзы и узел обслуживания головки. Если полоса повторяется на одном и том же месте по ширине этикетки, вероятна локальная неисправность печатающего элемента.

Склеивание штрихов

Сначала проверяют скорость, температуру, подачу краски и давление. В термопереносе причиной может быть избыточная энергия, в флексографии — растискивание и избыток краски, в цифровой печати — профиль материала и неверная растеризация. После изменения параметров код повторно оценивают верификатором.

Растяжение или наклон

Для струйной маркировки проверяют энкодер, расстояние до поверхности, крепление головки, скорость конвейера и вибрацию. Для рулонной печати — натяжение полотна, прижим и проскальзывание. Геометрический дефект, который повторяется с одинаковым периодом, обычно связан с механикой или сигналом синхронизации.

Неравномерная плотность

В термопечати смотрят на температуру, риббон и давление. В струйной — на подачу чернил, состояние дюз, вязкость и расстояние до поверхности. В офсетной или флексографской схеме проверяют подачу краски, форму, анилоксовый вал и растискивание.

Код читается только отдельным сканером

В этом случае нельзя считать проблему решённой. Сравнивают результат нескольких устройств, но окончательное решение принимают по верификатору. Если код имеет низкий грейд, оператор должен искать причину до отгрузки, а не подбирать сканер с более агрессивным алгоритмом декодирования.

Экономика брака и стоимость оборудования

При выборе печатного оборудования стоимость владения складывается не только из цены пресса или принтера. В TCO входят печатающие головки, дюзы, риббоны, чернила, фильтры, сервисные комплекты, очистка, простои, переналадка и утилизация некондиционного тиража.

Дешёвый печатный модуль с нестабильной механикой может оказаться дороже более дорогой системы, если оператор регулярно снижает скорость, выполняет повторные прогоны и списывает материал. Но и дорогой пресс не решает проблему автоматически. При неверном профиле, слабой подготовке данных и отсутствии верификации капитальные затраты не превращаются в качество.

Для оценки конкретной линии считают:

• долю тиража, который приходится перепечатывать из-за ошибок считывания;
• время простоя при очистке и замене головок;
• расход материалов на переналадку;
• стоимость сервисного обслуживания;
• срок поставки критичных запчастей;
• стабильность грейда на минимальном размере кода;
• скорость, при которой сохраняется требуемое качество;
• затраты на контроль и выбраковку после отделки.

Точную долю брака нельзя переносить с одной типографии на другую. Она зависит от регламента, квалификации операторов, типа оборудования, материала, размеров символа и требований заказчика. Корректный расчёт строится на внутренних данных предприятия: фактических простоях, списании, возвратах и измерениях верификатора.

Решение о модернизации принимают после разделения причин. Если проблема вызвана загрязнением головки, нужна дисциплина обслуживания. Если материал несовместим с чернилами, меняют расходную связку. Если печатный узел не держит геометрию на требуемой скорости, рассматривают замену модуля или реконструкцию транспортной системы. Покупка нового принтера без анализа технологической цепочки не является модернизацией. Это замена одного неизвестного другим.

Практический регламент для линии

Устойчивое качество начинается не с финальной проверки, а с фиксации параметров задания. Для каждого типа этикетки задают материал, разрешение, минимальный размер кода, скорость, температурный профиль, тип риббона или чернил, режим сушки и допустимый класс верификации.

В производственном регламенте полезно закрепить следующие операции:

• очистку головки и прижимного вала по фактической наработке и состоянию, а не только по календарю;
• контроль состояния дюз перед запуском длинного тиража;
• проверку расстояния от струйной головки до поверхности;
• контроль натяжения и отсутствия проскальзывания полотна;
• запрет на изменение скорости без повторной проверки кода;
• проверку первых отпечатков после смены рулона;
• верификацию до и после ламинации или лакирования;
• хранение профилей печати для каждой комбинации материала и расходников;
• фиксацию дефекта с указанием времени, партии, оператора и параметров линии.

Фотография бракованной этикетки полезна, но недостаточна. В отчёте должны быть указаны вид кода, размер модуля, разрешение, скорость, материал, тип печати и результат верификации. Иначе причина быстро растворяется в общих формулировках вроде «плохо печатает».

Отдельно контролируют запчасти. Для критичной линии срок поставки печатающей головки, соплового модуля, энкодера или прижимного вала может определять простой оборудования. Запасной узел должен соответствовать конкретной конфигурации, а не только иметь похожее обозначение. Несовместимая головка или неверная калибровка даст новый дефект, даже если физически устанавливается без доработок.

Итоговый вердикт

Основные факторы брака при печати штрихкодов на оборудовании — загрязнение и износ печатающих элементов, превышение скорости, перегрев, неправильное давление, нестабильная подача материала, рассинхронизация конвейера, несовместимость расходников и ошибки макета. Для струйных систем добавляются дюзы, вязкость и расстояние до поверхности. Для флексографии — растискивание, форма, анилоксовый вал и давление. Для цифровой печати — RIP, растеризация, профиль материала и отделочные операции.

Диагностика должна опираться на характер дефекта и измерение грейда. Сканер отвечает на вопрос, читается ли код сейчас. Верификатор показывает, насколько процесс близок к браку.

Рентабельным является не самое производительное оборудование и не самая высокая паспортная скорость. Рентабельна связка, которая удерживает требуемый класс качества на реальном материале, при реальной скорости и после всех операций отделки. Если линия не обеспечивает этот результат без постоянных ручных поправок, её производительность существует только в спецификации. Для типографии это прямой сигнал: сначала стабилизировать технологию и контроль, затем считать замену или модернизацию оборудования.
