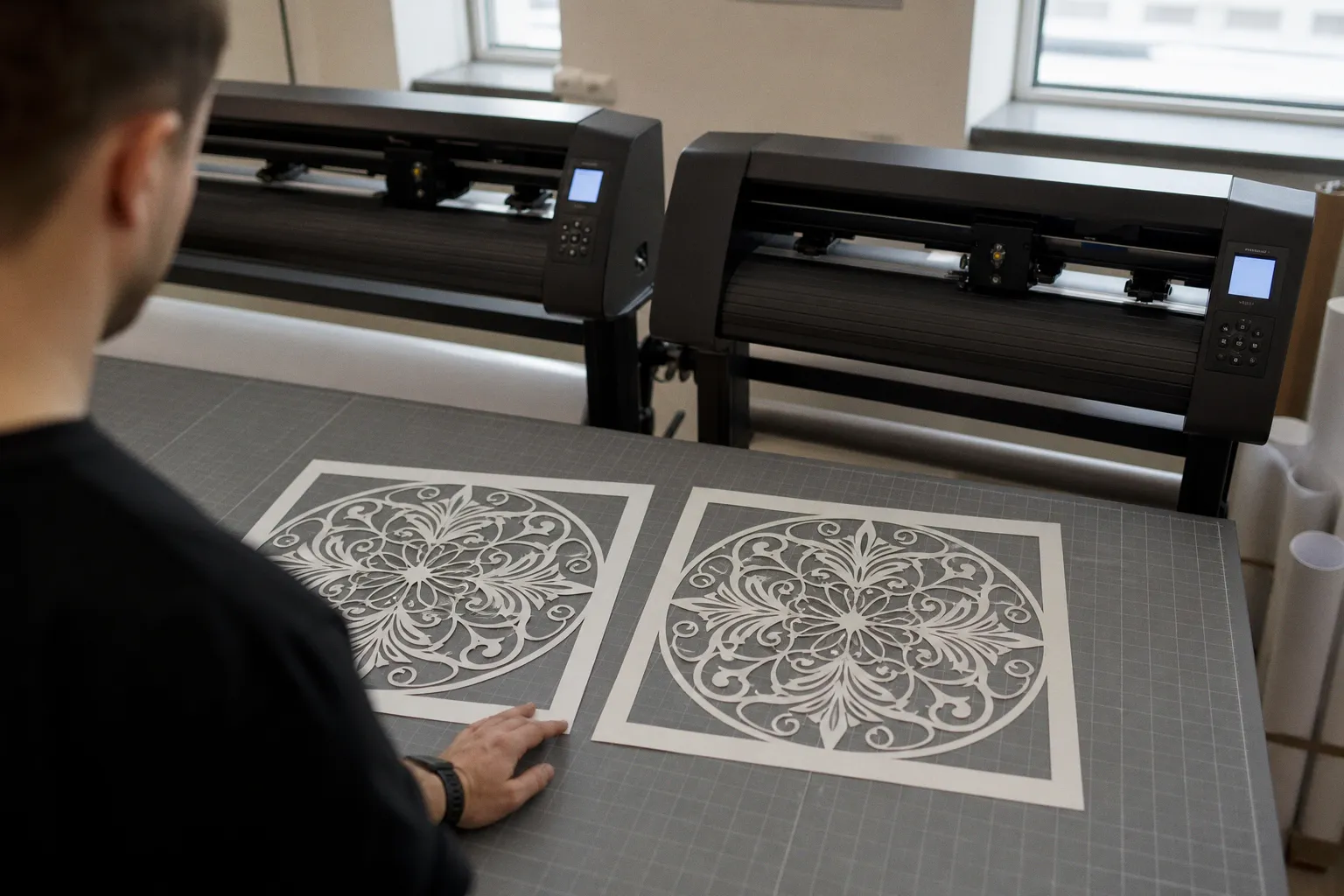

Режущий плоттер Vicsign HW630 против HL630: сравнение

Именно в этой точке режущий плоттер Vicsign перестаёт быть просто «машиной для винила» и становится частью производственного маршрута.

Vicsign HW630 и HL630 построены на близкой механической базе, но рассчитаны на разные привычки цеха. HL630 — понятный каттер для резки рулонной плёнки, надписей, цифр и несложной графики. HW630 добавляет лазерное позиционирование и более развитую программную среду, то есть адресован задачам, где печать и резка должны работать как одна операция. Разница не в громком наборе паспортных строк, а в том, как оператор ведёт материал от макета до готовой этикетки.

Архитектура и механика: что общего у серий HW и HL

У обеих моделей одна логика платформы: шаговые двигатели, рабочая ширина резки 635 мм и возможность заправлять материал шириной до 730 мм. Это не сервоприводные машины старших линеек Vicsign, поэтому ждать от них поведения промышленного плоттера с тяжёлой рамой и агрессивной динамикой не стоит. Но для малого производства, рекламной мастерской, участка этикетки или студии с регулярной виниловой резкой возможностей достаточно — если не пытаться выжать из аппарата паспортную скорость на каждом заказе.

Паспортная толщина до 2 мм не означает, что любой двухмиллиметровый материал можно безоговорочно отправлять под нож. Для плоттера важны не только толщина, но и жёсткость, подложка, равномерность поверхности, тип клеевого слоя, состояние ножа и прижим роликов. Тонкий картон, магнитный винил, отдельные пластики и плотные самоклеящиеся материалы требуют пробного реза и спокойной настройки давления. На грубом материале лишние граммы прижима быстро превращаются в прорезанную подложку, заусенец или неотделяющуюся высечку.

Ширина подачи до 730 мм тоже не случайная цифра. Рабочая зона 635 мм оставляет запас для роликов и фиксации рулона. На практике этот запас важнее, чем кажется при чтении каталога: край материала не должен жить собственной жизнью, иначе длинный прогон постепенно уводит относительно ножа. Особенно это заметно на плёнке с мягкой подложкой и на материале, который хранился в рулоне с выраженной памятью.

Шаговый привод дисциплинирует оператора. Машина любит правильно выставленные ролики, чистую направляющую, натянутый без фанатизма материал и разумную скорость. Она не прощает попыток ускорить сложный мелкий контур одним движением ползунка.

У HW630 и HL630 одинаковая механическая основа: рабочая ширина, давление на нож и привод. Выбор начинается не там, где заканчивается таблица характеристик, а там, где появляется отпечатанный контур.

Роль лазерного позиционирования в точности контурной резки

Ключевое различие моделей — лазерный указатель Red Dot в HW630. У HL630 его нет. Важно не приписывать этому узлу лишнего: Red Dot не считывает метки как оптическая камера и не строит самостоятельно траекторию ножа. Это лазерный указатель для ручного позиционирования материала и визуального совмещения с контрольной точкой, краем отпечатка или элементом макета.

Для оператора это вполне прикладная вещь. Когда на столе лежит лист с отпечатанными стикерами или в плоттер заправлен рулон с повторяющимися этикетками, нужно понять, откуда начинать рез и насколько материал стоит ровно. Лазерный маркер помогает быстрее увидеть точку привязки без гадания по шкале и без попытки поймать начало изображения исключительно глазами.

Но точность контурной резки не появляется из красной точки автоматически. Она складывается из нескольких вещей:

• корректно подготовленного файла с отдельным режущим контуром;
• совпадения масштаба печати и резки;
• стабильной подачи материала;
• верно заданного офсета ножа;
• аккуратной ручной привязки;
• тестового реза на конкретной плёнке или бумаге.

Если печатное изображение растянуто из-за особенностей носителя, если рулон идёт по диагонали или нож имеет неверный офсет, лазерный указатель проблему не отменит. Он делает ручное позиционирование нагляднее, но не заменяет настройку процесса. Это, впрочем, уже немало: в малом цехе большая часть брака рождается не из-за отсутствия «умной» функции, а на стыке между макетом, печатью и первой точкой реза.

Без Red Dot оператор ориентируется по краю материала, контрольным меткам, линейкам и пробному проходу. Для буквенной резки из однотонного винила этого обычно достаточно: здесь нет отпечатанного изображения, которое надо обвести с минимальным смещением. Для контурной резки этикеток, наклеек с белой обводкой, небольших упаковочных элементов и печатной графики разница ощущается сильнее. Чем меньше допуск между печатью и ножом, тем ценнее удобная привязка.

Red Dot в HW630 — не автопилот контурной резки, а спокойный и понятный ориентир для оператора. Его ценность — в ручном совмещении, а не в обещании магической точности.

В задачах с длинными рулонами важно и другое: позиционирование стоит проверять не только в начале. Если материал тянется неравномерно, если рулон стоит с перекосом или прижимные ролики расставлены неудачно, к концу задания может накопиться смещение. Лазер не исправит механику подачи. Поэтому перед серийным тиражом разумно провести тест на длине, близкой к реальному заказу, а не ограничиваться маленьким квадратом у края.

Программная экосистема: Flexi против Artcut

Второй водораздел проходит через программное обеспечение. Для HW630 обычно рассматривают работу с SAi Flexi 10.5, для HL630 — Artcut. Формально обе программы помогают отправить задание на резку. Практически это разные уровни вовлечённости в графический процесс.

Flexi ориентирован на производство вывесок, наклеек, печатной графики и работ, где файл проходит путь от дизайна до вывода на оборудование. В такой среде удобнее готовить вектор, отделять печатные и режущие элементы, работать с контурами и метками, собирать задания под print-and-cut. Для цеха, который получает макеты от дизайнеров, печатает изображения и затем режет их по форме, это не роскошь, а способ не собирать маршрут из случайных конвертаций.

Artcut уместнее воспринимать как базовый инструмент для плоттерной резки. Тексты, несложные надписи, логотипы, простая геометрия, одноцветный винил — его естественная территория. Он не обязан быть полноценной средой допечатной подготовки, и именно поэтому на сложных заданиях быстро становится тесным. Когда в файл приходят тонкие линии, несколько слоёв, мелкие элементы, контуры упаковки или подготовленный дизайнером вектор, возникает вопрос не только «откроется ли файл», но и сохранится ли логика контура до плоттера.

В производстве этикеток особенно опасен привычный обходной путь: превратить сложный вектор в растровую картинку, чтобы «программа точно увидела изображение». Для печати это иногда терпимо, для резки — плохая привычка. Нож должен получить чистый замкнутый путь, а не угадывать границу по пикселям. На крупной круглой наклейке ошибка может остаться незаметной; на мелкой фигурной этикетке она сразу выдаст себя неровным краем и несовпадением с печатью.

Сценарии здесь читаются довольно ясно:

• HL630 с Artcut подходит для надписей на витрины, маркировки, трафаретных элементов, простых наклеек и серийной резки готовой виниловой графики.
• HW630 с Flexi логичнее выбирать для работ, где есть печать, режущий контур, частая смена макетов, брендированные наклейки, этикетки и более сложная подготовка файлов.
• Цеху с уже настроенным рабочим потоком важнее не название программы в комплекте, а совместимость с существующим процессом: кто готовит макет, в чём он его собирает, кто печатает и как файл доходит до плоттера без ручной переделки.

Нужно отдельно учитывать возраст программной среды. В публичных спецификациях для этих моделей фигурируют Windows XP, Vista, 7 и 8. На более новых системах запуск возможен в режиме совместимости или через отдельные драйверные решения, но превращать это в обещание нельзя. Если плоттер покупается под действующий компьютер на Windows 10 или Windows 11, совместимость конкретной версии ПО, драйвера и интерфейса лучше подтверждать у поставщика до оформления заказа.

Производительность и работа с материалами в реальных задачах

Цифра 650 мм/с выглядит убедительно, но в цеху скорость резки нельзя оценивать одной строкой из паспорта. Прямая длинная линия и контур с мелкими углами, внутренними выборками, буквами малого кегля или частыми остановками — совершенно разные задания. На сложной графике плоттер постоянно разгоняется, тормозит и меняет направление, а качество кромки оказывается важнее секундомера.

Рабочий режим всегда подбирают под материал. Тонкий литой винил ведёт себя иначе, чем плотная каландрированная плёнка; бумажная этикетка — иначе, чем самоклеящийся пластик; новый нож — иначе, чем нож, который уже прошёл несколько рулонов абразивного материала. Слишком высокая скорость может дать рваную дугу, недорез в острых углах или смещение мелких деталей. Слишком большое давление прорезает подложку, после чего выборка превращается в борьбу с порезанным рулоном.

Правильная последовательность обычно скучна, зато экономит материал:

1. Сначала выставляют нож: наружу должен выходить минимально необходимый кончик лезвия, а не «с запасом».

2. Затем делают тестовый рез и оценивают отдельно прорезание лицевого слоя и состояние подложки.

3. После этого подбирают давление и скорость под конкретный материал, а не под абстрактную таблицу.

4. Только потом запускают длинное задание и контролируют, не уходит ли материал по подаче.

5. На сложной контурной резке проверяют совпадение не в одной точке, а по нескольким участкам изображения.

Буфер 8 МБ у обеих моделей рассчитан на обычные задания плоттерного класса, но тяжёлые файлы требуют дисциплины. Нагружает память не столько длина рулона сама по себе, сколько сложность контура: тысячи мелких узлов, лишние точки после трассировки, неочищенные кривые, повторяющиеся элементы. Если макет начинает вести себя странно, первым делом стоит посмотреть не на станок, а на вектор. Часто достаточно упростить путь, убрать дубли, объединить элементы или разбить большую работу на логичные фрагменты.

Интерфейсы USB 2.0, RS232 и SD-слот дают выбор способа передачи задания. SD-карта полезна там, где плоттер стоит не у рабочего компьютера или доступ к нему делят несколько операторов. Но автономный запуск не отменяет ответственности за версию файла: если на станок отправлен не тот контур или старое задание, удобство карты быстро превращается в лишний лист брака.

Отдельно стоит сказать о шуме и размещении. Для HL630 в доступных спецификациях нет точного показателя уровня шума. Поэтому в цехе, который соседствует с офисом, приёмной или учебной зоной, лучше оценивать машину не по предположению о серии, а по демонстрации у поставщика. Плоттер работает не в вакууме: рядом будут принтеры, ламинатор, вытяжка, разговоры менеджеров и постоянные перемещения материалов. Иногда вопрос установки оказывается важнее лишней функции в комплектации.

Выбор между бюджетным каттером и расширенным функционалом

HL630 имеет смысл там, где основная работа — это резка уже готовой графики из рулонного материала. Витринные надписи, номера, простые стикеры, элементы навигации, трафареты, одноцветные логотипы: для таких задач важнее стабильная механика, нормальный нож, корректно заправленный рулон и оператор, который не пытается резать мелочь на предельной скорости.

HW630 оправдывает расширенный функционал, когда печатный контур становится регулярной частью заказов. Не обязательно речь о большой типографии. Достаточно, чтобы цех постоянно работал с этикетками, брендированными наклейками, промоматериалами, небольшими сериями упаковки или изображениями, где нож должен точно следовать за напечатанной формой. Здесь лазерный указатель и более развитый программный маршрут дают не эффектный пункт в описании, а более управляемую ежедневную работу.

Выбирать между моделями стоит по характеру макетов, а не по абстрактному статусу «младшая» и «старшая». Если заказ чаще начинается с фразы «вырежьте эти буквы из белого винила», HL630 выглядит рационально. Если всё чаще приходит файл с печатью, обводкой, несколькими версиями дизайна и требованием сохранить ровный край вокруг изображения, HW630 оказывается ближе к реальному процессу.

Перед покупкой полезно попросить поставщика показать рез именно на своих материалах: той плёнке, бумаге, ламинате или самоклеящейся основе, которые составляют основу заказов. Заодно стоит уточнить комплектацию, наличие подставки, ножей и держателей, состав программного пакета, гарантийное обслуживание и доступность расходников. Это не формальность: плоттер редко простаивает из-за красивой характеристики в таблице, зато легко встаёт из-за неподходящего ножа, неустановленного драйвера или отсутствия привычного материала для теста.

HW630 и HL630 не столько конкурируют друг с другом, сколько делят работу. Первый рассчитан на цех, где печать и контурная резка должны быть связаны без лишних ручных обходов. Второй — на понятную, прямую и стабильную резку винила. Механика у них близка; решающая разница начинается в тот момент, когда на материале появляется напечатанное изображение, которое нельзя просто «примерно вырезать».
